RU 2300032 С1, 27.05.2007. SU 1772006 А1, 30.10.1992. US 2841019 А, 01.07.1958. ЕР 0459234 А1, 04.12.1991.
Имя заявителя:
Лебедьков Владимир Михайлович (RU), Лебедьков Константин Владимирович (RU)
Изобретатели:
Лебедьков Владимир Михайлович (RU) Лебедьков Константин Владимирович (RU)
Патентообладатели:
Лебедьков Владимир Михайлович (RU) Лебедьков Константин Владимирович (RU)
Реферат

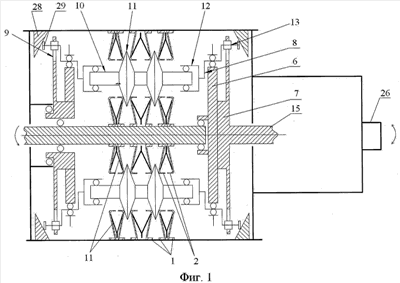

Группа изобретений относится к машиностроению и касается бесступенчатой трансмиссии транспортных средств с фрикционным вариатором. Бесступенчатая трансмиссия содержит входной (3) и выходной (26) валы, планетарный многодисковый фрикционный вариатор, механизм реверсирования и управляемый ограничитель диапазона передаточных чисел. Вариатор включает установленный в корпусе эпицикл, выполненный в виде пакета попарно расположенных дисков (1) с внутренним касанием, пакет попарно расположенных солнечных дисков (2) с внешним касанием, водило, соединенное с выходным валом вариатора и включающее два диска, связанные с дисками оси с размещенными на них сателлитами в виде промежуточных дисков. Солнечные диски (2) размещены на выходном валу вариатора, соединенном с входным валом механизма реверсирования. Диски водила имеют фигурные пазы по числу осей сателлитов, а оси сателлитов связаны с фигурными пазами с возможностью изменения их положения и взаимодействия промежуточными дисками с солнечными дисками и дисками эпицикла. Каждый из солнечных дисков и дисков эпицикла имеет поперечное сечение формы, выбранной из ряда: Z-образная, неравнополочный уголок, тавр, двутавр, швеллер. Сателлиты имеют двояковыпуклую чечевичную форму. Механизм реверсирования содержит многопоточные повышающий редуктор и реверс-редуктор с общими промежуточными валами. Ограничитель диапазона передаточных чисел выполнен в виде кольцевого элемента с внутренней конусной поверхностью, установленного в корпусе с возможностью осевого перемещения и взаимодействия с роликами, связанными с балансирами. Достигается снижение массы, габаритов, увеличение срока службы и снижение требований к материалам трансмиссии и ее частей. 4 н. и 16 з.п. ф-лы, 10 ил.
