МЕХАНИЗМ ПРЕОБРАЗОВАНИЯ ДВИЖЕНИЯ ПОРШНЯ ВО ВРАЩЕНИЕ ВАЛА ПОРШНЕВОЙ МАШИНЫ

Номер публикации патента: 2178537

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99108275/28		Получить полное описание патента

Реферат

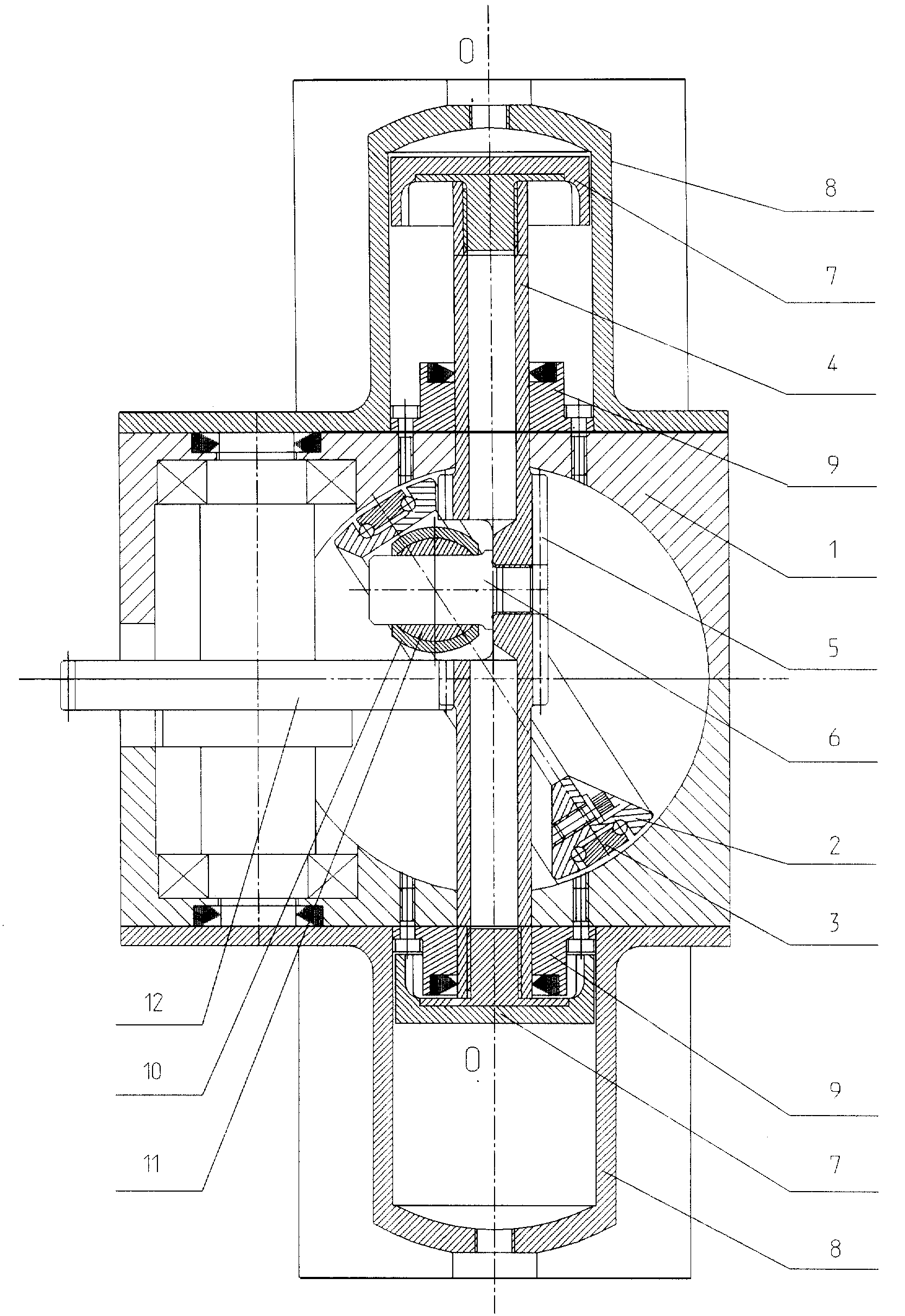

Изобретение относится к машиностроению и двигателестроению, в частности, а именно к механизму преобразования движения поршня во вращение вала поршневой машины с возможностью регулирования хода поршня. Применение: в силовых установках транспортных средств и механизмов, насосах и компрессорах. Новизна устройства заключается в том, что в механизме преобразования возвратно-поступательного движения поршня с вращением вокруг оси в цилиндре во вращение вала с помощью наклонного диска, вращающегося в подшипнике, расположенный внутри наклонного диска шток с пальцем имеет зубчатое колесо, которое входит в зацепление с зубчатым колесом вала. Шарнир установлен на подшипниках на наклонном диске таким образом, что ось шарнира проходит по хорде окружности, центр которой лежит на оси штока. При перемещении штока в направляющих от взаимодействия пальца штока с наклонным диском возникает крутящий момент, который вращает шток вместе с наклонным диском и передается от зубчатого колеса к зубчатому колесу вала. Регулировка хода поршня в необходимом интервале производится путем изменения угла наклона подшипника наклонного диска в корпусе механизма относительно оси штока. 1 ил.
