| ВОЛНОВАЯ ЗУБЧАТАЯ ПЕРЕДАЧА |  |
Номер публикации патента: 2168078 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16H001/00 | | Аналоги изобретения: | RU 2136986 C1, 10.09.1999. RU 2077171 C1, 10.04.1997. ГИНЗБУРГ Е.Н. Волновые зубчатые передачи. - Л.: Машиностроение, 1969, с. 10, рис. 3. RU 2051297 C1, 27.12.1995. |
| Имя заявителя: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" им. С.П. Королева" | | Изобретатели: | Белоусов Н.И. | | Патентообладатели: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" им. С.П. Королева" |
Реферат | |

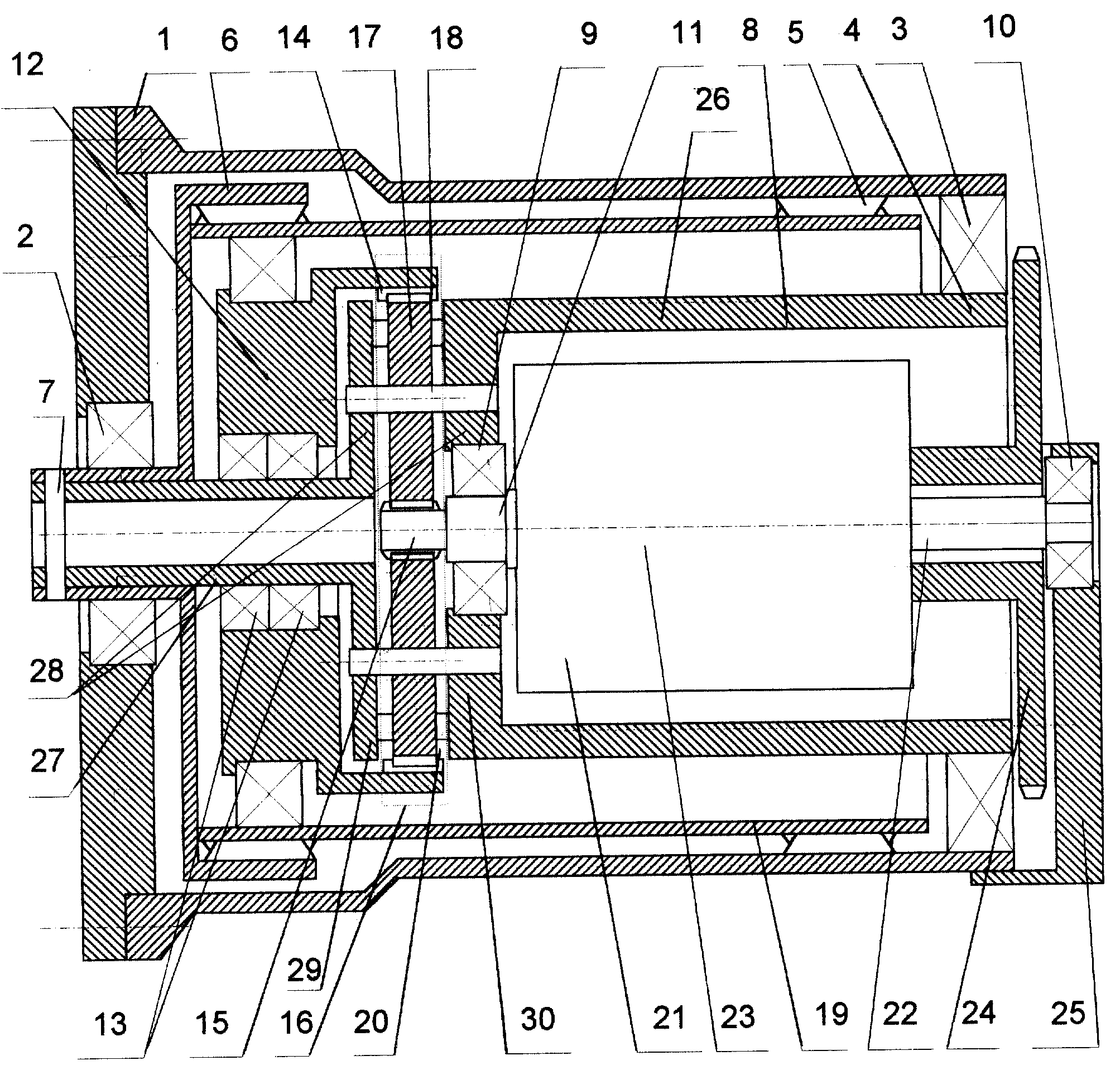

Изобретение относится к области машиностроения. Волновая зубчатая передача содержит корпус, размещенные в нем соосные полый в виде ступеней большего и меньшего диаметра и соединяющей их стенки выходной вал и установленную внутри него на двух подшипниках муфту предельного момента со своими корпусом и валом. Жесткое колесо установлено неподвижно на выходном валу. Генератор волн установлен на наружной поверхности ступени меньшего диаметра выходного вала на подшипниках и связан с валом муфты предельного момента через промежуточную передачу из n (n = 1,2 и т.д.) сателлитов, размещенных в вырезах выходного вала. Вырезы выполнены в стенке выходного вала, соединяющей ступени большего и меньшего диаметра, с образованием в этой стенке двух щек, между которыми размещена промежуточная передача. Технический результат - повышение прочности передачи. 1 ил.
|
