| ГИДРАВЛИЧЕСКАЯ СИСТЕМА ГИДРОТРАНСФОРМАТОРА |  |
Номер публикации патента: 2166140 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16H041/30 | | Аналоги изобретения: | Колесное шасси 7911 и его модификации. Техническое описание. - М.: Воениздат, 1990, с.79-81. SU 1076331 A, 28.02.1984. GB 1526641, 27.09.1978. GB 1378676, 27.12.1974. |
| Имя заявителя: | Военный автомобильный институт | | Изобретатели: | Бовшовский С.З.
Кунцман В.А.
Чутков К.А. | | Патентообладатели: | Военный автомобильный институт |
Реферат | |

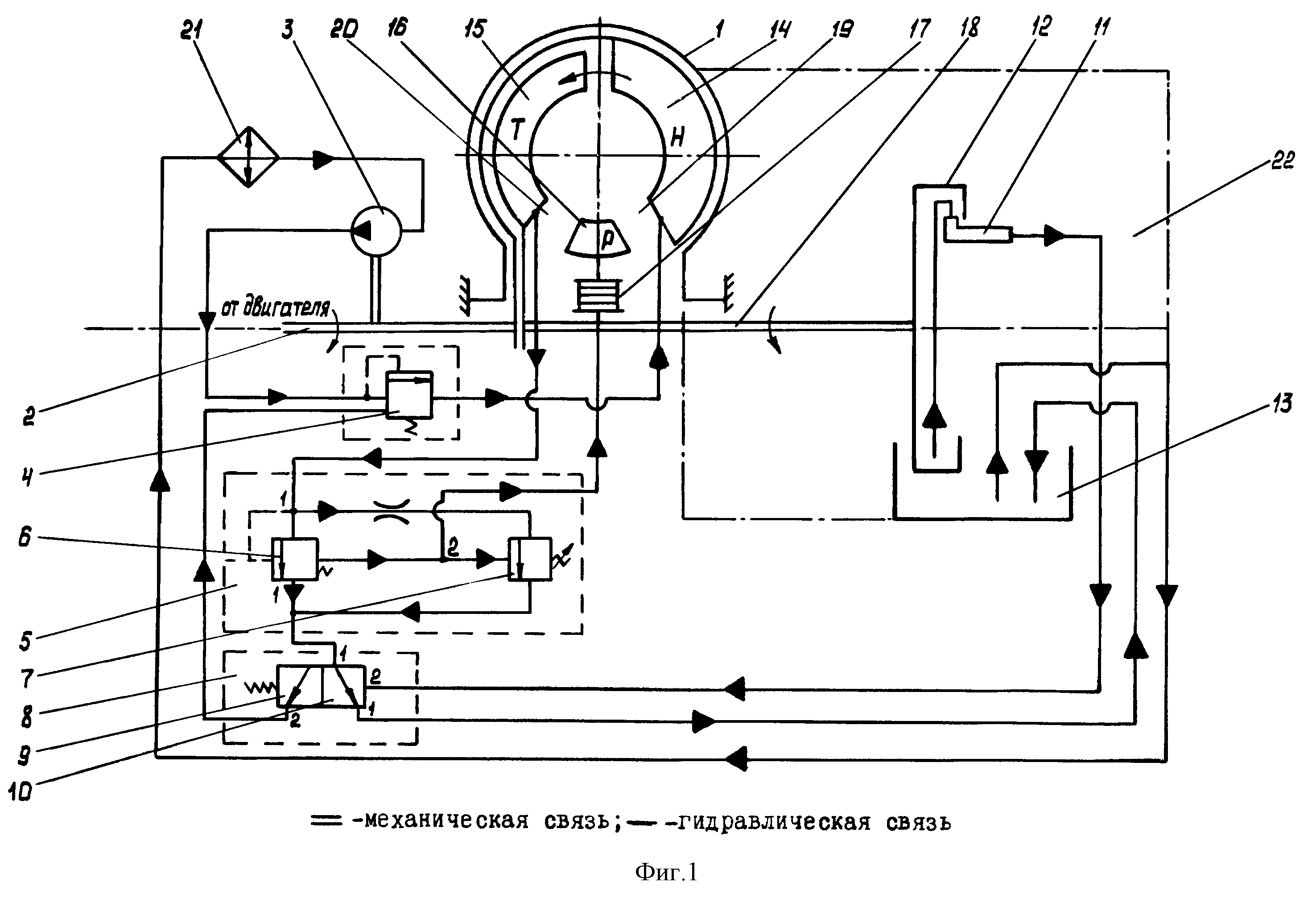

Изобретение относится к энергетическому машиностроению и конкретно касается конструкции гидравлической системы гидротрансформатора транспортного средства. Техническим результатом изобретения является расширение диапазона высоких значений КПД и его повышение во всем диапазоне передаточных отношений работы гидротрансформатора при компактности и надежности конструкции. В гидравлическую систему гидротрансформатора введены предохранительный клапан непрямого действия и клапанный распределитель, при этом вход предохранительного клапана непрямого действия связан с меридиональной полостью гидротрансформатора посредством канала отвода рабочей жидкости из гидротрансформатора, первый выход - с первым входом клапанного распределителя, второй выход - с муфтой свободного хода реакторного колеса, второй вход клапанного распределителя связан с выходом датчика частоты вращения выходного вала, первый выход клапанного распределителя связан с картером гидропередачи, а второй - с предохранительным клапаном. 4 ил.
|
