FR 1175812 А, 02.04.1959. ЕР 0833078 A1, 01.04.1998. US 799074 A, 12.09.1905. SU 1203281 A, 07.01.1986.
Имя заявителя:
КОРСЕ Теодорус Хенрикус Йоханнес Каролина (NL)
Изобретатели:
КОРСЕ Теодорус Хенрикус Йоханнес Каролина (NL)
Патентообладатели:
КОРСЕ Теодорус Хенрикус Йоханнес Каролина (NL)
Приоритетные данные:
22.12.2005 EP 05112684.5
Реферат

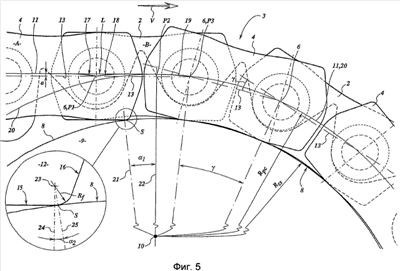

Изобретение относится к цепным передачам. Цепь содержит звенья (2, 4), соединенные параллельными валиками цепи. Каждое звено цепи имеет по меньшей мере одно плоское соединительное звено. Валики цепи образуют поворотные оси (6) для плоских соединительных звеньев. Ось (13) звена цепи перпендикулярно пересекает две поворотные оси. Упомянутые плоские соединительные звенья имеют простирающуюся по меньшей мере к одной концевой стороне (16) плоского соединительного звена криволинейную поверхность (15), предназначенную для поддержания плоского соединительного звена на цилиндрических опорных поверхностях (8) зубчатого колеса (9). Криволинейная поверхность оканчивается в выпуклой криволинейной поверхности с углом наклона, возрастающим вблизи концевой стороны, с осью звена, проходящей через нее таким образом, что в результате угол наклона повышен по меньшей мере до половины угла начального конуса () или по меньшей мере до семи градусов. Изобретение позволяет снизить износ цепи. 6 з.п. ф-лы, 13 ил.
