SU 1613747 A1, 15.12.1990. JP 59144843 A, 20.08.1984. EP 1258653 A2, 20.11.2002. US 4718881 A, 12.01.1988. RU 2138151 C1, 27.09.1999. US 2007197332 A1, 23.08.2007.
Имя заявителя:
Билецкий Виктор Владимирович (UA), Билецкий Александр Владимирович (RU)
Изобретатели:
Билецкий Виктор Владимирович (UA)
Патентообладатели:
Билецкий Виктор Владимирович (UA) Билецкий Александр Владимирович (RU)
Реферат

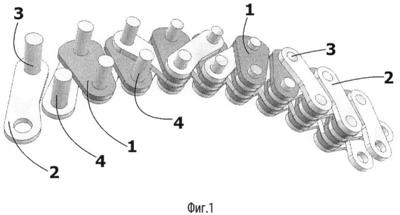

Изобретение относится к машиностроению, в частности к приводным цепям. Перекрестно-сдвоенная цепь состоит из звеньев, расположенных под углом друг к другу. Каждое звено состоит из нескольких уровней попарно соединенных двумя рядами пальцев опорных и соединительных пластин. Внешние и внутренние пальцы расположены в замкнутой цепи в два ряда, при этом внешние пальцы образуют внешний ряд, а внутренние пальцы - внутренний ряд. Каждый уровень звена состоит из двух ярусов соединительных пластин и одного яруса опорных пластин. На нижнем ярусе звена внешний ряд пальцев соединяет внешние части опорных и соединительных пластин, а внутренний ряд пальцев - противолежащие нижние части опорных пластин и нижние части соседних справа соединительных пластин. На верхнем ярусе звена внешний ряд пальцев соединяет внешние части опорных пластин и верхние части соседних слева соединительных пластин, а внутренний ряд пальцев - нижние части опорных и соединительных пластин, при этом в звене ярус опорных пластин располагается между ярусами соединительных пластин. Решение направлено на уменьшение ударных нагрузок, испытываемых цепью, уменьшение потерь на трение сопряжения цепи и звездочки. 2 н. и 14 з.п. ф-лы, 11 ил.
