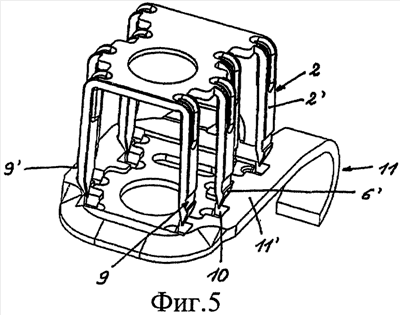

Изобретение относится к зажимам соединительных скоб, служащих для соединения узлов конвейерной ленты. Зажим с несколькими зубцами выполнен из металлического листа и содержит верхнюю часть, образующую основу, зубцы (2) и изгибы, имеющие вогнутые ребра (4) жесткости. Зубцы (2) имеют острые концы (6). Зажим может использоваться совместно с соединительной скобой конвейерной ленты (11). Скоба содержит верхнюю пластину (H1) с отверстиями (10), предназначенными для прохождения зубцов (2) зажима. Указанный зажим может защелкиваться на гранях отверстий (10) указанной верхней пластины (H1) скобы (11) с помощью канавок (9), выполненных в его зубцах. Достигается упрощение конструкции узла из зажима и скобы. 2 н. и 6 з.п. ф-лы, 9 ил.
