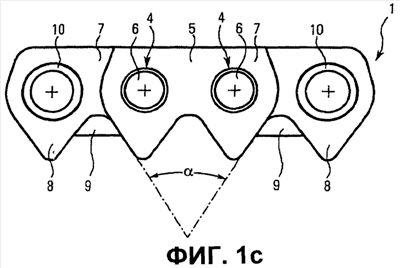

Изобретение относится к области машиностроения, в частности к зубчатым цепям. Зубчатая цепь включает соединенные чередующиеся внутренние и наружные звенья. Внутренние звенья цепи содержат по меньшей мере одну внутреннюю пластину и по меньшей мере две перпендикулярные ей и проходящие сквозь нее соединительные втулки. Наружные звенья цепи содержат по меньшей мере две наружные пластины и по меньшей мере два перпендикулярных им и проходящим сквозь них соединительных валика. Причем для соединения звеньев каждый соединительный валик наружного звена проходит сквозь соединительную втулку внутреннего звена. Внутренняя пластина внутреннего звена и/или наружная пластина наружного звена выполнены в виде зубчатых пластин. Каждая зубчатая пластина имеет два зуба, причем каждый из указанных двух зубьев имеет внешнюю грань и внутреннюю грань. При этом угол наклона внешних граней зубьев зубчатых пластин заключен в диапазоне 68°75°, а отношение VBa шага зубчатой цепи к диаметру соединительных валиков заключено в диапазоне 2,15VBa2,65. Решение направлено на повышение прочности цепи и износоустойчивости цепного привода. 5 н. и 6 з.п. ф-лы, 11 ил.
