RU 2399809 C1, 20.09.2010. SU 1594326 A1, 23.09.1990. GB 411343 A, 07.06.1934. JP 11218186 A, 10.08.1999.
Имя заявителя:
Кочетов Олег Савельевич (RU), Стареева Мария Олеговна (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Реферат

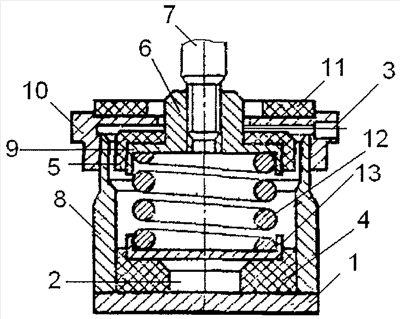

Изобретение относится к средствам защиты человека-оператора от вредного влияния вибрации. Виброизолятор содержит корпус, основание, пружину, нижний и верхний ограничители хода пружины, выполненные из эластомера, и резьбовую втулку, соединяющую пружину с виброизолируемым объектом. Корпус жестко связан с основанием, выполненным в виде круглого подпятника. На подпятник опирается нижний ограничитель хода пружины цилиндрической формы с осевым цилиндроконическим отверстием. Пружина взаимодействует с верхним и нижним ограничителями хода через нижний опорный стакан и верхнюю охватывающую пружину крышку, которая жестко соединена с резьбовой втулкой. На крышке закреплен верхний ограничитель хода пружины, выполненный в виде цилиндрической втулки, охватывающей сверху крышку. В резьбовой втулке закреплен винт для соединения пружины с виброизолируемым объектом. Корпус в верхней части соединен с крышкой, на торцевой поверхности которой закреплен упругий ограничитель динамического хода объекта, выполненный из эластомера. В крышке перпендикулярно ее оси выполнено отверстие для закачки в систему смазочного вязкого материала, например солидола. Достигается повышение эффективности виброизоляции и упрощение конструкции. 1 ил.
