Имя заявителя:
Кочетов Олег Савельевич (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Сабиров Фан Сагирович (RU) Козочкин Михаил Павлович (RU) Шестернинов Александр Владимирович (RU) Шестернинов Владимир Александрович (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU)
Реферат

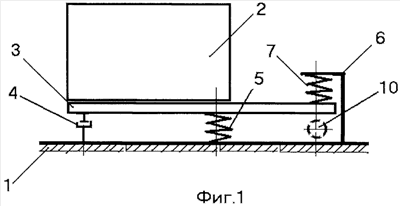

Изобретение относится к машиностроению. Виброизолирующая система содержит платформу, которая опирается на два виброизолятора и демпфирующий элемент, расположенные под платформой. Один виброизолятор расположен над свободным концом платформы и закреплен на рычаге. С противоположных сторон относительно свободного конца платформы на рычаге закреплены два виброизолятора. На противоположном конце платформы установлен демпфирующий элемент. Каждый из виброизоляторов содержит корпус, который жестко связан с основанием, выполненным в виде круглого подпятника. На подпятник опирается нижний ограничитель хода пружины цилиндрической формы с осевым цилиндро-коническим отверстием. Пружина взаимодействует с верхним и нижним ограничителями хода через нижний опорный стакан и верхнюю, охватывающую пружину крышку, которая жестко соединена с резьбовой втулкой. На крышке закреплен верхний ограничитель хода пружины, выполненный в виде цилиндрической втулки, охватывающей сверху крышку. В резьбовой втулке закреплен винт для соединения пружины с виброизолируемым объектом. Корпус в верхней части соединен с крышкой, на которой закреплен упругий ограничитель динамического хода объекта, выполненный из эластомера. В крышке, перпендикулярно ее оси, выполнено отверстие для закачки в систему смазочного вязкого материала, например солидола. Достигается повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. 3 ил.
