SU 1594326 A1, 23.09.1990. RU 2279587 C1, 10.07.2006. GB 411343 A, 07.06.1934. JP 11218186 A, 10.08.1999.
Имя заявителя:
Кочетов Олег Савельевич (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Баранов Евгений Федорович (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU)
Реферат

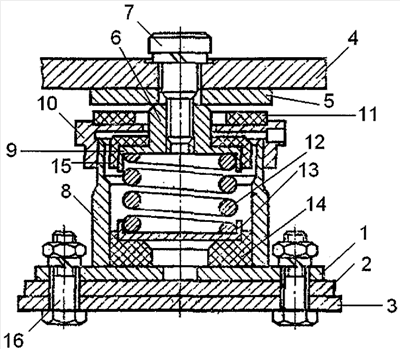

Изобретение относится к транспортному машиностроению и может быть использовано для виброизоляции судовых энергетических установок. Виброизолятор содержит основание, упругие и демпфирующие элементы. Основание посредством крепежных элементов соединяется с перегородкой судна через вибродемпфирующий элемент, жесткость которого больше жесткости упругого элемента. Упругий элемент состоит из пружины, ось которой перпендикулярна основанию, и нижнего и верхнего ограничителей хода пружины, выполненных из эластомера. Пружина взаимодействует с ограничителями через нижний опорный стакан и верхнюю охватывающую пружину крышку. Верхняя крышка жестко соединена с резьбовой втулкой, соединенной посредством винта с каркасом. Вибродемпфирующий элемент расположен между резьбовой втулкой и каркасом. Пружина расположена в корпусе, который жестко связан с основанием и соединен с крышкой. На торцевой поверхности крышки закреплен ограничитель хода каркаса, выполненный из эластомера. Достигается повышение эффективности виброизоляции. 1 ил.
