RU 2279587 C1, 10.07.2006. SU 1594326 A1, 23.09.1990. GB 411343 A, 07.06.1934. JP 11218186 A, 10.08.1999.
Имя заявителя:
Кочетов Олег Савельевич (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Баранов Евгений Федорович (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU)
Реферат

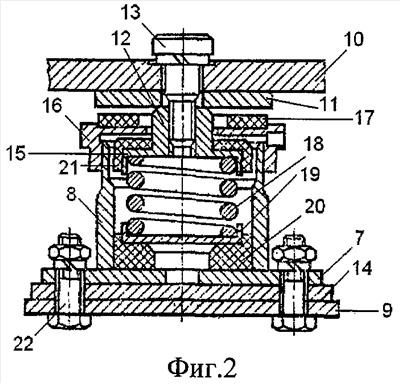

Изобретение относится к средствам защиты надстройки от вибрации судна. Надстройка содержит опорный жесткий каркас, являющийся опорной поверхностью для системы виброизоляции. Система виброизоляции выполнена каскадной и включает в себя виброизоляторы нижних ярусов надстройки и вибродемпфирующие элементы верхних ярусов, а также капитанского мостика. Нижний ярус надстройки жестко соединен с четырьмя виброизоляторами, которые закреплены на корабельной переборке подводной части судна с виброизолированным движителем. Надстройка связана с корабельной переборкой посредством четырех упругодемпфирующих элементов. Виброизолятор состоит из пружины, ось которой перпендикулярна основанию, и нижнего и верхнего ограничителей хода пружины, выполненных из эластомера. Пружина взаимодействует с ограничителями через нижний опорный стакан и верхнюю охватывающую пружину крышку. Верхняя крышка жестко соединена с резьбовой втулкой, соединенной посредством винта с каркасом. Вибродемпфирующий элемент расположен между резьбовой втулкой и каркасом. Пружина расположена в корпусе, который жестко связан с основанием и соединен с крышкой. На торцевой поверхности крышки закреплен ограничитель хода каркаса, выполненный из эластомера. Достигается повышение эффективности виброизоляции и упрощение конструкции. 2 ил.
