US 4703725 А, 03.11.1987. US 6708663 В1, 23.03.2004. EP 0789166 A1, 13.08.1997. DE 19947271 A1, 20.04.2000. RU 2140025 C1, 20.10.1999.
Имя заявителя:
МИЦУБИСИ ДЗИДОСЯ КОГИО КАБУСИКИ КАЙСЯ (JP)
Изобретатели:
НАБЕТАНИ Сигеки (JP)
Патентообладатели:
МИЦУБИСИ ДЗИДОСЯ КОГИО КАБУСИКИ КАЙСЯ (JP)
Приоритетные данные:
30.07.2007 JP 2007-197945
Реферат

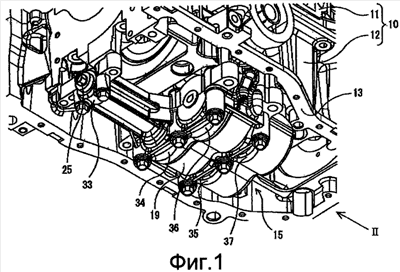

Изобретение предназначено для использования в двигателе автомобиля. Устройство содержит пару уравновешивающих валов, расположенных в масляном поддоне, прикрепленном к нижнему концу двигателя. Корпус выполнен с возможностью размещения уравновешивающих валов в масляном поддоне и содержит верхний и нижний корпус. Цапфы верхней и нижней сторон проходят в направлении, которое пересекает обе оси вращения уравновешивающих валов под прямыми углами. Верхний конец верхнего корпуса проходит вверх дальше, чем нижний конец двигателя. Отверстие в верхней поверхности верхнего корпуса выполнено непрерывно для прохождения через обе оси вращения пары уравновешивающих валов. Отверстие разделено на два участка посредством цапфы верхней стороны. Пара уравновешивающих валов имеет первый и второй грузы балансира. Цапфы верхней и нижней сторон поддерживают уравновешивающие валы между первым и вторым грузом балансира. Достигается уменьшение размеров двигателя, устранение возможности аэрации масла и потери крутящего момента. 4 з.п. ф-лы, 5 ил.
