RU 2784 U1, 16.09.1996. RU 2385427 C1, 27.03.2010. JP 11218186 A, 10.08.1999. DE 4029490 A1, 19.03.1992.
Имя заявителя:
Кочетов Олег Савельевич (RU), Стареева Мария Олеговна (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Реферат

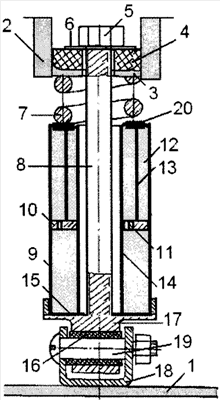

Изобретение относится к устройствам для виброизоляции. Подвеска включает в себя подвижные части и основание. На основании посредством кронштейна шарнирно закреплена нижняя серьга. Кронштейн жестко связан с основанием. Упругий элемент подвески выполнен из трех последовательно соединенных упругих элементов. Цилиндрическая винтовая пружина расположена в средней части и упирается одним концом в перемычку подвижных частей шасси, а другим - в подвижный кольцевой фланец гидравлического демпфера. Демпфер образован двумя соосными цилиндрическими гильзами. Между внешней и внутренней гильзами образована герметичная кольцевая полость. Верхняя часть полости закрыта подвижным кольцевым фланцем с уплотнениями по внутренней и внешней поверхностям, а нижняя - закрыта кольцевой шайбой, опирающейся на выточку в нижней серьге. В кольцевой полости размещен кольцевой поршень с дросселирующими отверстиями. Поршень шарнирно соединен посредством, по крайней мере, трех тяг с кольцевым фланцем, на который опирается пружина. Направляющий стержень установлен коаксиально гильзам. Нижний конец направляющего стержня жестко связан с нижней серьгой, а верхний фиксируется на перемычке через упругий элемент из эластомера. Достигается повышение эффективности виброизоляции. 1 ил.
