SU 1698525 A1, 15.12.1991. SU 466351 A1, 09.07.1975. FR 2665234 A1, 31.01.1992. US 4552344 A, 12.11.1985.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Омский государственный технический университет" (RU)
Изобретатели:
Хамитов Рустам Нуриманович (RU) Аверьянов Геннадий Сергеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Омский государственный технический университет" (RU)
Реферат

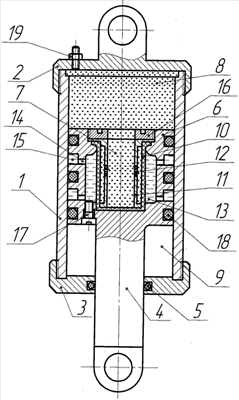

Изобретение относится к машиностроению, в частности к конструкциям однотрубных телескопических газожидкостных пневмопружин. Пневмопружина содержит резервуар (1), размещенные в нем шток (4) с поршнем (6), уплотнительный элемент (5) штока (4). Поршень (6) образует в рабочей полости резервуара (1) надпоршневую (8) и подпоршневую (9) полости. Поршень (6) имеет на боковой поверхности набор кольцевых канавок (15). В одних канавках (15) размещены уплотнительные кольца (18), а в других - жидкостное уплотнение. Внутри выемки (7) расположены эластичный цилиндрический стакан (10) и втулка (11), имеющая на боковой поверхности сквозные отверстия (12). Камера (13) для жидкости сообщается с помощью каналов (14) с канавками (15), расположенными на боковой поверхности поршня (6). Элемент крепления (16) с центральным отверстием фиксирует эластичный цилиндрический стакан (10) и втулку (11) в выемке (7). Дополнительный клапан (17) на поршне (6) со стороны штока (4) служит для зарядки камеры (13) для жидкости. Достигается повышение эффективности гашения колебаний и надежности работы пневмопружины при длительных высоких нагрузках. 1 ил.
