ГИДРАВЛИЧЕСКИЙ ЛОПАСТНОЙ АМОРТИЗАТОР

Номер публикации патента: 2394176

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009100660/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16F009/10
Аналоги изобретения: Танк Т-72А. Техническое описание и инструкция по эксплуатации. Кн.2, ч.1. - М.: Военное издательство, 1989, с.489-493. SU 579474 A1, 27.11.1977. US 2584221 А, 05.02.1952. US 2683598 А, 13.07.1954.

Имя заявителя: Открытое акционерное общество "Уральское конструкторское бюро транспортного машиностроения" (RU)
Изобретатели: Алексеева Елена Александровна (RU)
Завьялов Игорь Сергеевич (RU)
Колмогорцев Владимир Иванович (RU)
Перевозчиков Юрий Анатольевич (RU)
Чевело Владимир Иванович (RU)
Патентообладатели: Открытое акционерное общество "Уральское конструкторское бюро транспортного машиностроения" (RU)

Реферат

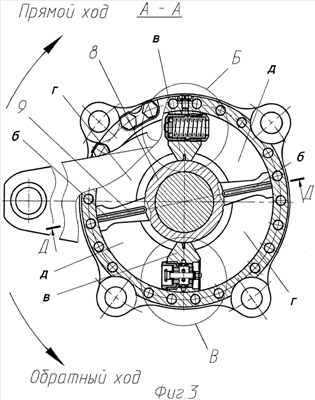

Изобретение относится к области транспортного машиностроения. Амортизатор включает корпус с заправочным отверстием, крышку, рычаг, перегородку, две пары рабочих камер, компенсационную камеру и полость между торцевой поверхностью лопасти и донышком корпуса амортизатора. На шлицах рычага закреплена лопасть с двумя пазами и уступом со стороны шлицевой части. В пазах установлены бронзовые колодки. С уступом сопряжена бронзовая втулка, запрессованная в корпус амортизатора. На лопасти со стороны ее шлицевой части закреплен уплотнительный элемент, выполненный в виде двухступенчатой втулки. Перегородка имеет два выступа, в каждом из которых выполнено два отверстия, в которых размещены клапанные устройства. На внутренней поверхности одного из отверстий выполнена кольцевая канавка. Вспомогательное клапанное устройство, размещенное в этом отверстии, выполнено в виде соосно установленных один внутри другого двух ступенчатых цилиндрических стаканов. Наружный стакан имеет расположенные по периметру его меньшей ступени сквозные радиальные отверстия. Каждый из стаканов выполнен с периферийными отверстиями в донной части. Через центральные осевые отверстия стаканов проходит шток, подпружиненный конец которого расположен в рабочей камере повышенного давления на обратном ходе рычага. На штоке установлены запорные элементы. Рабочее клапанное устройство размещено в другом отверстии выступа перегородки. Достигается повышение эффективности работы амортизатора. 7 ил.
