RU 2282080 C1, 20.08.2006. SU 1479759 A2, 15.05.1989. DE 4029490 A1, 19.03.1992. US 5660379 A, 26.08.1997.
Имя заявителя:
Кочетов Олег Савельевич (RU)
Изобретатели:
Кочетов Олег Савельевич (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU)
Реферат

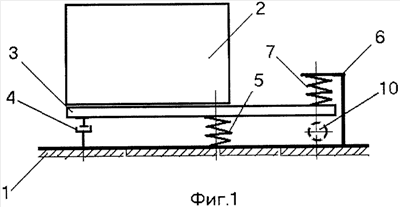

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования со смещенным центром масс. Виброизолирующая система содержит по крайней мере четыре виброизолятора, имеющих разную жесткость. Платформа опирается на два вертикально расположенных виброизолятора и демпфирующий элемент. Один виброизолятор расположен над свободным концом платформы и закреплен другим торцом на рычаге. На рычаге закреплены по крайней мере два виброизолятора с противоположных сторон относительно свободного конца платформы. На противоположном конце платформы установлен демпфирующий элемент, образованный двумя соосными цилиндрическими гильзами. Между внешней и внутренней гильзами образована герметичная кольцевая полость. Верхняя часть полости закрыта подвижным кольцевым фланцем, а нижняя - закрыта кольцевой шайбой. В кольцевой полости размещен кольцевой поршень с дросселирующими отверстиями. Поршень шарнирно соединен посредством, по крайней мере, трех тяг с кольцевым фланцем, на который опирается пружина. Верхнее основание пружины упирается в крышку, жестко связанную со штоком демпфера. Втулка жестко связана с крышкой и служит направляющим устройством для пружины. Шток установлен коаксиально гильзам. Нижний конец штока соединен с виброизолируемым объектом, а верхний - с крышкой. Достигается повышение эффективности виброизоляции в резонансном режиме. 3 ил.
