SU 971687 A1, 07.11.1982. SU 1479759 А2, 15.05.1989. DE 4029490 A1, 19.03.1992. US 5660379 A, 26.08.1997.
Имя заявителя:
Кочетов Олег Савельевич (RU)
Изобретатели:
Кочетов Олег Савельевич (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU)
Реферат

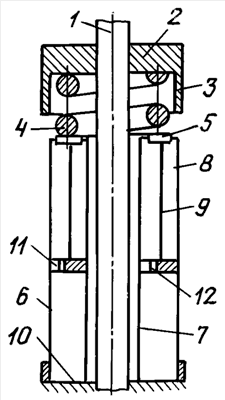

Изобретение относится к устройствам для виброизоляции сидений операторов и технологического оборудования. Демпфер содержит основание, направляющее устройство и амортизирующее устройство, шарнирно связанное посредством кронштейна с основанием. Демпфер образован двумя соосными цилиндрическими гильзами. Между внешней и внутренней гильзами образована герметичная кольцевая полость. Верхняя часть полости закрыта подвижным кольцевым фланцем с уплотнениями по внутренней и внешней поверхностям, а нижняя закрыта кольцевой шайбой. В кольцевой полости размещен кольцевой поршень с дросселирующими отверстиями. Поршень шарнирно соединен посредством, по крайней мере, трех тяг с кольцевым фланцем, на который опирается пружина. Верхнее основание пружины упирается в крышку, жестко связанную со штоком демпфера. Втулка жестко связана с крышкой и служит направляющим устройством для пружины. Шток установлен коаксиально гильзам. Нижний конец штока соединен с виброизолируемым объектом, а верхний - с крышкой. Достигается повышение эффективности виброизоляции в горизонтальном направлении, упрощение конструкции и повышение эксплуатационных свойств. 1 ил.
