| ДВУСТОРОННИЙ АМОРТИЗАТОР |  |
Номер публикации патента: 2178846 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16F009/20 F16F009/08 | | Аналоги изобретения: | SU 727906, 18.04.1980. SU 244817, 28.05.1969. SU 934075, 07.06.1982. SU 1216475, 07.03.1986. GB 2072302, 30.09.1981. FR 2300940, 10.09.1976. RU 2079746 C1, 20.05.1997. |
| Имя заявителя: | Федеральное государственное унитарное предприятие "ОКБ Вымпел" | | Изобретатели: | Анопов В.М.
Зиновьев Е.П. | | Патентообладатели: | Федеральное государственное унитарное предприятие "ОКБ Вымпел" |
Реферат | |

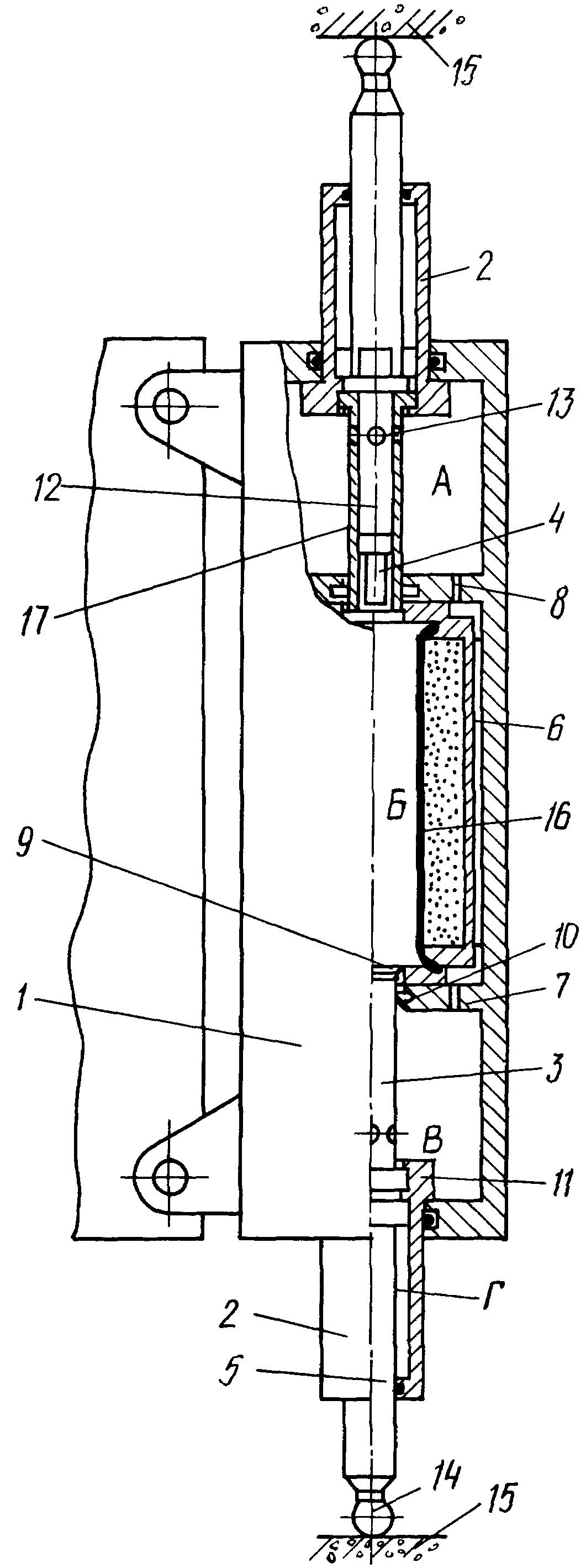

Изобретение относится к амортизаторам со штоком, проходящим через две полости цилиндра. Корпус (1) заполнен жидкостью и имеет внутренние перегородки (7) с осевыми и дроссельными (8) отверстиями. К перегородкам (7) между ними жестко прикреплена камера (6) со сжатым газом. Камера (6) снабжена упругой диафрагмой (16), образующей полость (Б) в осевом направлении. С обоих концов амортизатора имеется шток слежения (5), установленный с возможностью перемещения во внутренней полости (Г) основного штока (2), жестко соединенного с дополнительным штоком (3). Дополнительный шток (3) содержит клапан (4) в осевом канале, боковые отверстия (13) и продет через осевое отверстие перегородки (7). Полость (Г) соединена через боковые отверстия (13) с полостью корпуса (А, В), а через клапан (14) - с полостью (Б). Полости (А, В) соединены между собой каналом дроссельных отверстий (8). Предлагаемое техническое решение направлено на повышение надежности герметизации газа и обеспечение неразрывного контакта штоков с опорными поверхностями (15). 3 з. п. ф-лы, 1 ил.
|
