SU 1467281 A1, 23.03.1989. SU 1732076 A1, 07.05.1992. JP 59231238 A, 25.12.1984. DE 3000511 A1, 16.07.1981.
Имя заявителя:
Общество с ограниченной ответственностью "ДемпфОйл" (RU)
Изобретатели:
Мишанин Сергей Владимирович (RU) Голубев Петр Иванович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "ДемпфОйл" (RU)
Реферат

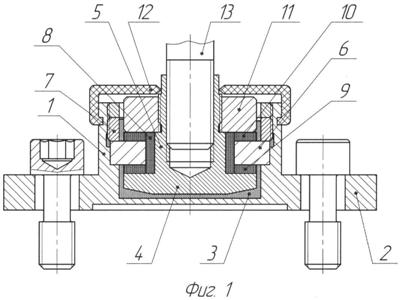

Изобретение относится к устройствам защиты машин и механизмов от вибрационных и ударных нагрузок. Опора содержит цилиндр с опорным фланцем, помещенный в цилиндр поршень, прикрепленный к поршню подвижный установочный элемент, упругие элементы. Первый упругий элемент выполнен с возможностью передачи нагрузки в радиальном направлении, а второй - в осевом. Опора дополнительно снабжена уплотнением и прижимным элементом, установленным в цилиндре. Первый упругий элемент выполнен в форме втулки, второй - в виде двух шайб и одного кольца. Втулка и шайбы выполнены из нетканого пористого проволочного материала. Шток поршня пропущен через отверстие в кольце. Втулка нанизана на шток. Одна шайба размещена между поршнем и кольцом, а другая - между кольцом и прижимным элементом. Нижняя и верхняя полости цилиндра заполнены вязкой жидкостью и соединены через зазоры в пористом материале. Уплотнение соединено с цилиндром и штоком. Достигается повышение энергоемкости и надежности работы виброизолирующей опоры. 3 з.п. ф-лы, 4 ил.
