RU 2050483 C1, 20.12.1995. RU 2217632 C1, 27.11.2003. WO 9007446 A1, 12.07.1990. DE 2803743 A1, 09.11.1978.
Имя заявителя:
Томилин Лев Сергеевич (RU)
Изобретатели:
Томилин Лев Сергеевич (RU) Томилин Дмитрий Львович (RU) Романова Татьяна Львовна (RU)
Патентообладатели:
Томилин Лев Сергеевич (RU)
Реферат

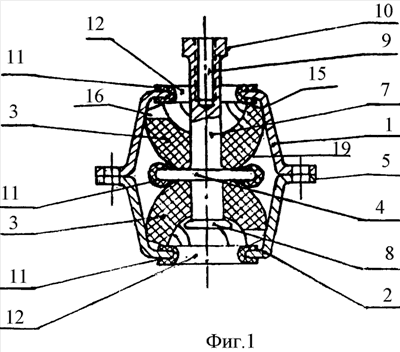

Изобретение относится к машиностроению. Амортизатор содержит втулку, расположенную в центре, обойму для крепления амортизатора к основанию и помещенные в обойме эластомерные упругие элементы, выполненные из двух частей. Внешняя поверхность каждой части эластомерного упругого элемента образована цилиндрической поверхностью, переходящей с одной стороны в часть торовой поверхности, а с другой стороны в коническую поверхность. На конической поверхности каждой части эластомерного упругого элемента равномерно расположены цилиндрические впадины. В центре каждой части эластомерного упругого элемента со стороны конусной поверхности выполнена расточка в виде части торовой поверхности. Обойма выполнена из двух частей в виде стаканов в форме усеченных прямых круговых конусов, с центральными отверстиями в каждом дне стакана, принятого за вершину усеченного конуса, а края стаканов - за основания конусов, жестко соединенных друг с другом по их торцевой плоскости. На втулке в средней части амортизатора расположена шайба, с которой с обеих сторон своими внешними торовыми поверхностями соединены части эластомерного упругого элемента. Один торец втулки выведен через отверстие в дне первого стакана для присоединения к оборудованию. Другой торец втулки выполнен с утолщенной пятой и обращен в отверстие второго стакана. Достигается повышение надежности амортизатора и эффективности виброизоляции. 1 з.п. ф-лы, 6 ил.
