RU 2393042 C1, 27.06.2010. SU 1749265 A1, 23.07.1992. SU 419660 A1, 15.03.1974. US 4719683 C1, 19.01.1988.
Имя заявителя:
Тебенко Юрий Михайлович (RU)
Изобретатели:
Тебенко Юрий Михайлович (RU) Землянушнова Надежда Юрьевна (RU) Землянушнов Никита Андреевич (RU)
Патентообладатели:
Тебенко Юрий Михайлович (RU)
Реферат

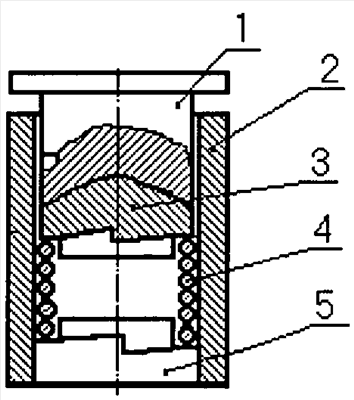

Изобретение относится к машиностроению и может быть использовано в устройствах для повышения несущей способности и рабочих характеристик пружин. Устройство содержит верхний и нижний вкладыши и стакан для установки в нем вкладышей и между ними пружины, пуансон с шаровой поверхностью, контактирующей с шаровой поверхностью верхнего вкладыша. Нижний вкладыш установлен с возможностью вращения относительно оси стакана, а верхний - с возможностью вращения и перемещения вдоль оси стакана и отклонения оси от оси пуансона. Вкладыши выполнены с винтовыми прямоугольными проточками на торцах диаметром, соответствующим внутреннему диаметру пружины, и глубиной не менее диаметра витка пружины с высотой подъема витка, равной диаметру витка пружины, а стакан выполнен с внутренним диаметром в пределах от диаметра сжатой пружины до диаметра навитой пружины. В сечении винтовая проточка может быть выполнена по радиусу витка пружины глубиной не более половины радиуса витка. Обеспечивается возможность пластического упрочнения пружин с нешлифованными торцами крайних витков. 1 з.п. ф-лы, 1 ил.
