RU 2007109504 A1, 20.09.2008. SU 1749265 A1, 23.07.1992. RU 2251036 С1, 27.04.2005. US 4719683 С1, 19.01.1988.
Имя заявителя:
Тебенко Юрий Михайлович (RU)
Изобретатели:
Тебенко Юрий Михайлович (RU) Землянушнова Надежда Юрьевна (RU) Землянушнов Никита Андреевич (RU)
Патентообладатели:
Тебенко Юрий Михайлович (RU)
Реферат

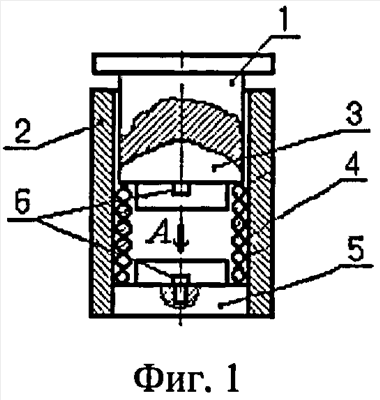

Изобретение относится к машиностроению и может быть использовано в устройствах для повышения несущей способности и рабочих характеристик пружин. Устройство содержит верхний и нижний вкладыши и стакан для установки в нем вкладышей и между ними пружины, пуансон с шаровой поверхностью, контактирующей с шаровой поверхностью верхнего вкладыша. Нижний вкладыш установлен с возможностью вращения относительно оси стакана, а верхний - с возможностью вращения и перемещения вдоль оси стакана и отклонения оси от оси пуансона. Вкладыши выполнены с кольцевыми проточками на торцах диаметром, равным внутреннему диаметру пружины, и глубиной не менее высоты витка пружины, в которых расположены упоры высотой, не превышающей высоту торца витка пружины. Стакан выполнен с внутренним диаметром в пределах от диаметра сжатой пружины до диаметра навитой пружины. Снижается трудоемкость изготовления пружин, повышается экономичность. 3 ил.
