DE 62194946 U, 11.12.1987. JP 2163531 A, 22.06.1990. DE 2245258 A1, 21.03.1974. RU 2109184 C1, 20.04.1998.
Имя заявителя:
ЭсЭмСи КОРПОРЕЙШН (JP)
Изобретатели:
МИЯСАТО Эйко (JP) САТО Соити (JP)
Патентообладатели:
ЭсЭмСи КОРПОРЕЙШН (JP)
Приоритетные данные:
27.06.2007 JP 2007-169174
Реферат

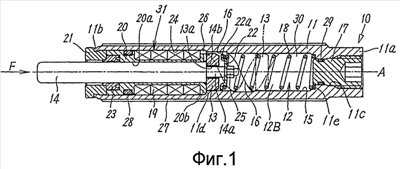

Изобретение относится к амортизатору с переменной демпфирующей силой. Амортизатор содержит цилиндрическую камеру, заполненную жидкостью, поршень, расположенный внутри цилиндрической камеры, шток, соединенный с поршнем, и аккумулятор. Аккумулятор обеспечивает возможность создания штоком поршня демпфирующей силы посредством захождения жидкости со стороны сжатия в цилиндрической камере. На внутренней периферии цилиндрической камеры в пределах диапазона хода поршня образован один виток спиральной демпфирующей канавки. Ширина демпфирующей канавки постоянна по всей ее длине. Глубина демпфирующей канавки постепенно уменьшается вдоль спирали в направлении, в котором вталкивают шток поршня. Длина поршня в направлении вдоль осевой линии меньше, чем шаг демпфирующей канавки. Достигается упрощение конструкции и более точное управление демпфирующей силой амортизатора. 5 з.п. ф-лы, 7 ил.
