| ГЕРМЕТИЗИРУЮЩИЙ УЗЕЛ ПНЕВМОГИДРАВЛИЧЕСКОГО АМОРТИЗАТОРА С ЦИЛИНДРОМ И ШТОКОМ |  |
Номер публикации патента: 2167082 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B64C025/58 F16F005/00 F16F009/14 | | Аналоги изобретения: | RU 1429510 C, 27.06.1995. RU 2051073 C1, 27.12.1995. RU 2081031 C1, 10.06.1997. SU 353872, 18.10.1972. SU 1380134 A1, 27.04.1996. EP 0129161 A1, 27.12.1984. WO 98/25819 A1, 18.06.1998. US 5310140 A, 10.05.1994. US 5279480 A, 18.01.1991. |
| Имя заявителя: | Федеральное государственное унитарное предприятие "ОКБ Вымпел" | | Изобретатели: | Анопов В.М.
Зиновьев Е.П. | | Патентообладатели: | Федеральное государственное унитарное предприятие "ОКБ Вымпел" |
Реферат | |

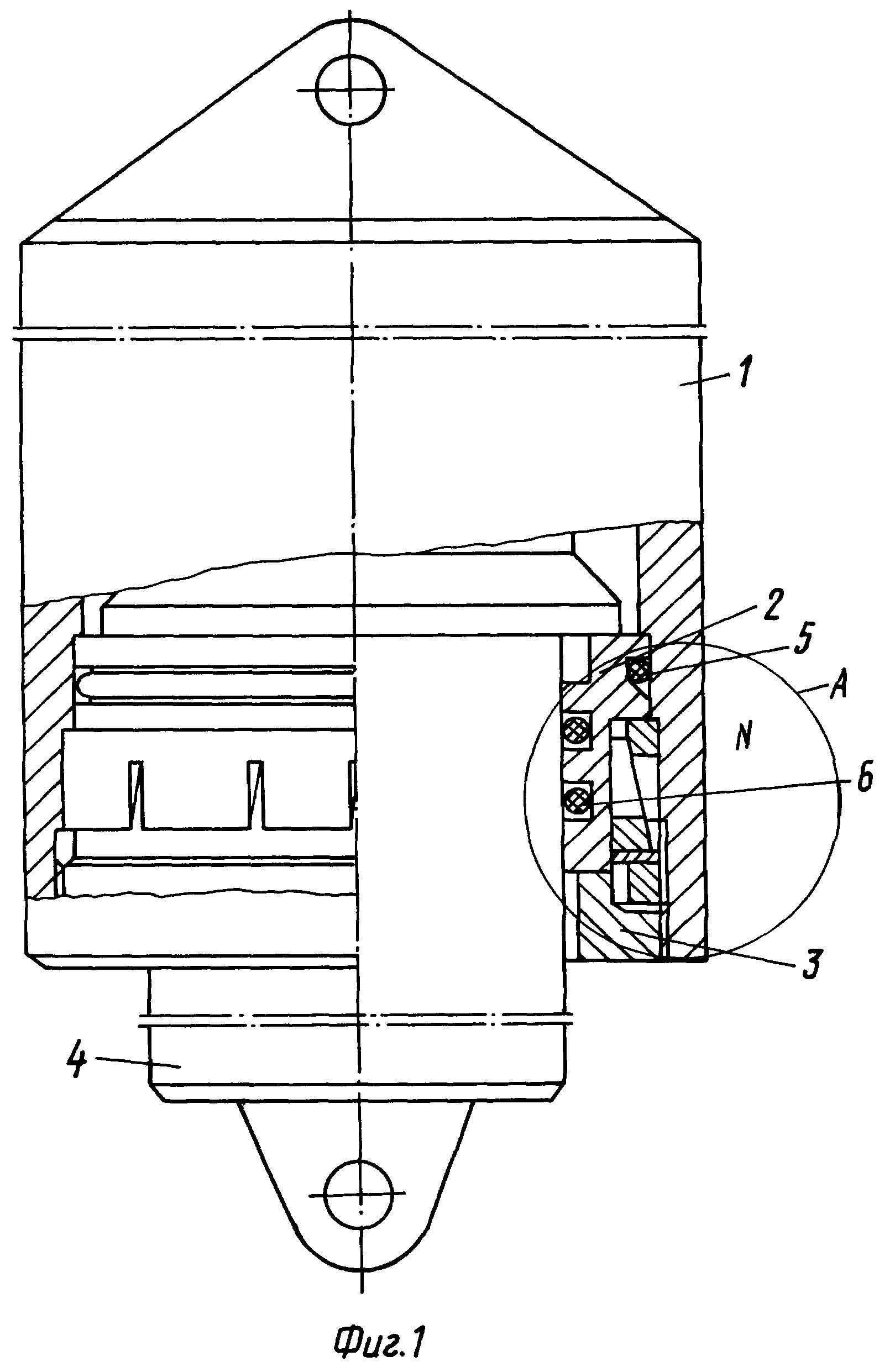

Изобретение относится к машиностроению. Герметизирующий узел пневмогидравлического амортизатора содержит цилиндр, буксу, гайку, шток, уплотнительные пакеты, наружное кольцо с внутренним конусом, внутреннее кольцо с наружным конусом, дополнительную гайку и шайбу. По крайней мере одно из колец по сопряженной поверхности выполнено с продольными прорезными пазами, расположенными с утонченной стороны по всему периметру. При установке колец и шайбы в зазор между цилиндром и буксой амортизатора завинчивают дополнительную гайку в цилиндр тарированным усилием, воздействуя тем самым через шайбу на внутреннее кольцо. Внутреннее кольцо, взаимодействуя с наружным кольцом, за счет продольных прорезей на кольцах, используя эффект клина, выбирает все технологические зазоры между цилиндром и буксой, ужесточая тем самым буксу и сохраняя расчетные зазоры между буксой и штоком. Это позволяет повысить надежность, работоспособность амортизатора и его энергоемкость. 2 з.п. ф-лы, 2 ил.
|
