ЕР 0492143 А1, 01.07.1992. DE 19817356 A1, 21.10.1999. WO 2007140985 A1, 13.12.2007. DE 102006042777 B3, 18.10.2007. DE 102005053303 A1, 10.05.2007. ЕР 1519157 A2, 30.03.2005. RU 2128794 C1, 10.04.1999.
Имя заявителя:
КНОРР-БРЕМЗЕ ЗЮСТЕМЕ ФЮР НУТЦФАРЦОЙГЕ ГМБХ (DE)
Изобретатели:
ХЕЛЬФ Антон (DE)
Патентообладатели:
КНОРР-БРЕМЗЕ ЗЮСТЕМЕ ФЮР НУТЦФАРЦОЙГЕ ГМБХ (DE)
Реферат

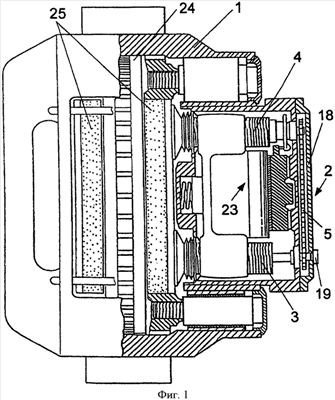

Изобретение относится к области машиностроения и может быть использовано в тормозных устройствах транспортных средств. Дисковый тормоз содержит скобу дискового тормозного механизма, тормозной диск, тормозные накладки, прижимное устройство, регулировочное устройство, неподвижное в части скручивания и присоединенное к установочным винтам, крышку и сенсор износа накладки, корреспондирующий с редуктором, присоединенным к установочному винту. Скоба дискового тормозного механизма охватывает тормозной диск. Тормозные накладки контактируют в функционирующем положении с тормозным диском. Прижимное устройство предназначено для прижатия тормозной накладки через установочный винт к тормозному диску. Регулировочное устройство предназначено для компенсации обусловленного износом изменения воздушного зазора между тормозной накладкой и тормозным диском. Крышка закрывает регулировочное устройство и закреплена на скобе дискового тормозного механизма. К редуктору присоединен вращающийся по концентрической траектории датчик, который корреспондирует с сенсором износа накладки. Сенсор износа накладки выполнен в виде бесконтактного сенсора, посредством которого распознается и передается обрабатывающему устройству изменение углового положение датчика. Редуктор содержит планетарную передачу. Датчик непосредственно или опосредованно закреплен на коронной шестерне планетарной передачи. Достигается упрощение сборки и разборки дискового тормоза, а также замены сенсора износа тормозной накладки дискового тормоза. 8 з.п. ф-лы, 5 ил.
