RU 20143 U1, 20.10.2001. RU 2298499 C1, 10.05.2007. RU 2188347 C1, 27.08.2002. GB 495702 A, 18.11.1938. US 2002079174 A1, 27.06.2002. EP 1074755 B1, 22.09.2004.
Имя заявителя:
АрЭфПиСи ХОЛДИНГ КОРП. (US)
Изобретатели:
КАР Джозеф К. (US) РАМП Тимоти А. (US)
Патентообладатели:
АрЭфПиСи ХОЛДИНГ КОРП. (US)
Приоритетные данные:
20.11.2007 US 11/943,266
Реферат

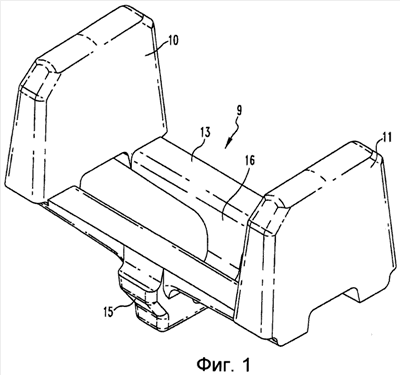

Изобретение относится к области железнодорожного транспорта, в частности к композитным тормозным колодкам. Тормозная колодка выполнена из фрикционного материала без металлической опорной пластины. Тормозная колодка образована фрикционной поверхностью для упора в поверхность катания колеса и противоположной тыльной поверхностью для размещения в контакте с тормозной головкой и прикрепления к ней. Тормозная колодка содержит металлическую вставку. Металлическая вставка имеет две разнесенные части, имеющие поверхности, лежащие в фрикционной поверхности тормозной колодки, соединительную часть, проходящую между частями, два, по существу, параллельных радиально проходящих выступа, выполненных за одно целое с соединительной частью. Параллельные выступы проходят за тыльную поверхность тормозной колодки, образуя шпоночный паз. Предусмотрены соединенные проходы, проходящие через две разнесенные части и через соединительную часть металлической вставки, обеспечивая непрерывность фрикционного материала по всей тормозной колодке. Достигается возможность использования металлической вставки в тормозных колодках без металлических опорных пластин и с тормозными колодками с проволочными рамочными опорами и без них. 2 н. и 5 з.п. ф-лы, 9 ил.
