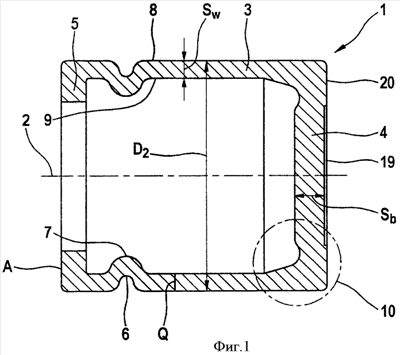

Изобретение относится к поршню для тормозной системы с гидравлическим приводом. Поршень изготовлен процессом обработки давлением плоского листа и сформирован в виде открытого с одной стороны стакана с продольной осью, стенкой и основанием. Толщина стенки основания больше, чем минимальная толщина стенки. На открытой торцевой стороне он ограничен краем с аксиальной поверхностью прилегания к фрикционной накладке тормозной колодки. Упомянутая поверхность прилегания больше, чем площадь поперечного сечения в самом тонком месте стенки. В переходной области между основанием и стенкой толщина стенки непрерывно увеличивается к основанию, таким образом стенка переходит в основание под наклоном. Согласно способу изготовления поршня происходит обработка давлением заготовки в виде диска с получением полого цилиндра типа стакана с продольной осью и обжатие полого цилиндра по его продольной оси, в результате чего толщина стенки основания увеличивается по сравнению с исходным материалом. Решение направлено на создание поршня, имеющего оптимальную в отношении напряжения конструкцию. 2 н. и 8 з.п. ф-лы, 8 ил.
