RU 2006116747 A, 12.12.2007. US 3921765 A, 25.11.1975. GB 1491906 A, 16.11.1977. US 4440268 A, 03.04.1984.
Имя заявителя:
Общество с дополнительной ответственностью "Дискомс" (BY)
Изобретатели:
Боталенко Андрей Андреевич (BY) Галяс Василий Иванович (BY) Болотов Иван Александрович (BY)
Патентообладатели:
Общество с дополнительной ответственностью "Дискомс" (BY)
Приоритетные данные:
24.03.2009 BY A20090436
Реферат

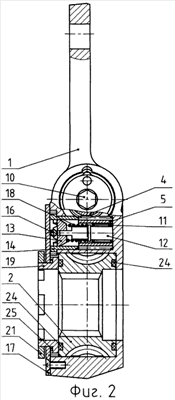

Изобретение относится к области машиностроения, а именно к регуляторам тормоза. Регулятор тормоза содержит корпус, выполняющий функцию тормозного рычага. Внутри корпуса в соответствующих полостях расположены червячная передача, включающая червячное колесо и червяк, и винтовая передача, содержащая установленное соосно червяку зубчатое колесо и винт. Зубчатое колесо винтовой передачи кинематически связано с червяком и ограничено в осевом перемещении. В расточке корпуса установлена также зубчатая передача, ведущая шестерня которой установлена соосно червячному колесу червячной передачи, а ведомая шестерня размещена соосно винту винтовой передачи и связана с ним посредством муфты свободного хода и муфты предельного момента. Муфта предельного момента содержит смонтированные с возможностью взаимодействия две полумуфты, одна из которых установлена с возможностью осевого перемещения соосно винту винтовой передачи и связана с ним с возможностью передачи вращения. На торце упомянутой ведомой шестерни выполнены радиальные пазы. В качестве второй полумуфты муфты предельного момента применен ролик, который установлен в радиальных пазах ведомой шестерни с возможностью опоры на соответствующую крышку корпуса. Соединение ролика с ведомой шестерней выполнено с тангенциальным зазором, соответствующим нормальному зазору в корпусе. Решение направлено на повышение качества регулирования тормоза и упрощение его конструкции. 4 ил.
