RU 2095657 C1, 10.11.1997. WO 0308322 A1, 09.10.2003. RU 2078001 C1, 27.04.1997. WO 8101732 A1, 25.06.1981. Александров М.П. и др. «Тормозные устройства», Справочник. - М.: Машиностроение, 1985, с.101-103.
Имя заявителя:
Общество с дополнительной ответственностью "ДИСКОМС" (BY)
Изобретатели:
Боталенко Андрей Андреевич (BY) Болотов Иван Александрович (BY) Галяс Василий Иванович (BY)
Патентообладатели:
Общество с дополнительной ответственностью "ДИСКОМС" (BY)
Приоритетные данные:
01.08.2005 BY a20050781
Реферат

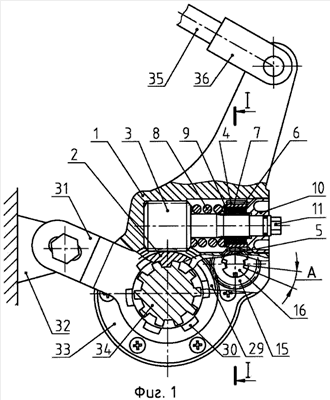

Изобретение относится к области машиностроения, а именно к регуляторам тормоза, и может быть использовано в тормозных устройствах транспортных средств. Регулятор тормоза содержит служащий рычагом корпус и расположенные в его полостях червячную передачу, включающую червячное колесо и червяк, винтовую передачу, зубчатое колесо которой установлено соосно червяку червячной передачи, кинематически связано с ним посредством фрикционной муфты и ограничено в осевом перемещении, зубчатую передачу и пружину кручения. Ведущая шестерня зубчатой передачи установлена соосно червячному колесу червячной передачи, а ведомая шестерня расположена соосно винту винтовой передачи и кинематически связана с ним посредством муфты свободного хода, образуемой полумуфтой с зубчатым венцом на торце, обращенном к торцу винта, и соответствующим зубчатым венцом, выполненным на упомянутом торце винта. На винте винтовой передачи выполнен хвостовик. На хвостовик установлен упругий элемент, введенный в контакт одновременно с поверхностью хвостовика и поверхностью расточки в корпусе, в которой расположен винт. Достигается повышение точности регулирования тормоза путем устранения бесконтрольного поворота винта винтовой передачи. 3 ил.
