SU 296925 A1, 14.07.1971. RU 2007639 C1, 15.02.1994. WO 9010163 A1, 07.09.1990. SU 1124141 A1, 15.11.1984. DE 4036311 A1, 16.05.1991. US 2664975 A, 05.01.1954. АЛЕКСАНДРОВ М.П. и др. Тормозные устройства. Справочник. - М.: Машиностроение, 1985, с.101-103.
Имя заявителя:
Березовский Николай Петрович (RU)
Изобретатели:
Березовский Николай Петрович (RU)
Патентообладатели:
Березовский Николай Петрович (RU)
Реферат

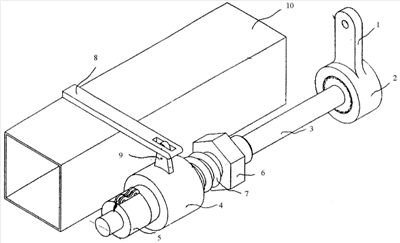

Изобретение относится к области машиностроения, в частности к устройствам, регулирующим зазор между накладкой тормозной колодки и тормозным барабаном в пневматических тормозах. Автоматический регулятор зазора содержит разжимное устройство тормозных колодок с храповым механизмом, приводной рычаг, управляющее устройство, ограничитель поворота вала разжимного кулака. Ограничитель поворота вала состоит из двух втулок, коаксиально расположенных на валу разжимного устройства, и прижимной пружины. Одна из втулок является по отношению к другой наружной и имеет внутреннее конусообразное отверстие. Вторая втулка является внутренней и имеет наружную ответную конусообразность. Длина внутренней втулки превышает длину наружной втулки. Прижимная пружина расположена между торцом наружной втулки и резьбовой гайкой, установленной на части внутренней втулки. На внешней поверхности наружной втулки установлено управляющее устройство, контролирующее изменение зазора в тормозном механизме. Управляющее устройство выполнено в виде упора, жестко соединенного с внешней поверхностью наружной втулки. Верхняя часть упора находится в отверстии ограничителя хода рычага, который жестко соединен с полуосью привода тормозной системы. Достигается улучшение технических характеристик устройства и упрощение эксплуатации тормозной системы в неблагоприятных погодных условиях. 1 ил.
