WO 2005124179 A1, 29.12.2005. DE 2946336 A1, 29.05.1980. US 4630713 A, 23.12.1986. WO 2004038249 A1, 06.05.2004. DE 10245027 A1, 08.04.2004. RU 2124658 C1, 10.01.1999.

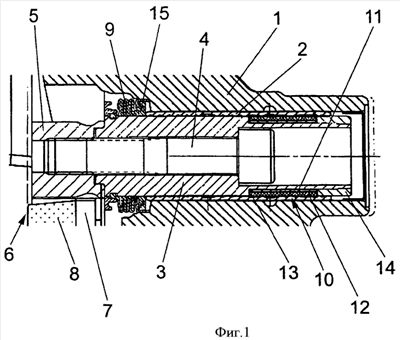

Изобретение относится к области машиностроения и может быть использовано в тормозных устройствах транспортных средств. Дисковый тормоз содержит суппорт тормозного механизма с тормозным диском. Суппорт выполнен с возможностью аксиального смещения относительно тормозного диска и закреплен на щите тормозного механизма посредством двух крепежных элементов. Крепежные элементы имеют по одной жестко соединенной со щитом тормозного механизма направляющей. Для осуществления аксиального смещения суппорта тормозного механизма один крепежный элемент расположен в подшипнике скольжения и выполнен в виде плавающего подшипника, а другой в подшипнике скольжения в виде фиксированного подшипника. Направляющая фиксированного подшипника по внешней периферии имеет выполненный с возможностью радиальной эластичной деформации участок, к которому частично прилегает соответствующий подшипник скольжения с предварительным натяжением. Достигается улучшение технических характеристик дискового тормоза за счет устойчивости к износу и к вибрации фиксированного подшипника дискового тормоза. 25 з.п. ф-лы, 7 ил.
