RU 2087769 C1, 20.08.1997. US 4289217 A, 15.09.1981. EP 0211719 A1, 25.02.1987. DE 3641921 A1, 06.08.1987. US 4392561 A, 12.07.1983. DE 3445488 A1, 27.02.1986. SU 976861 A3, 23.11.1982. EP 0475335 A1, 18.03.1992. US 4394891 A, 26.07.1983.

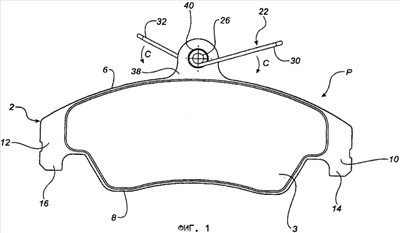

Изобретение относится к фрикционному элементу для дискового тормоза. Фрикционный элемент содержит опорную плиту, имеющую форму, изогнутую по дуге окружности и включающую радиальный выступ. На опорной плите закреплен фрикционный материал, предназначенный для ввода в соприкосновение с лицевой стороной тормозного диска. К радиальному выступу прикреплен пружинный элемент, изготовленный из проволоки, с секцией в виде двух витков и первым и вторым плечами. Радиальный выступ опорной плиты содержит также отверстие для размещения пружинного элемента, в которое установлена секция навивки пружины. При этом первое и второе плечи пружины проходят по обеим сторонам от опорной плиты и выполнены с различной длиной. Причем пружина оказывает асимметрично ориентированное усилие в направлении передней или задней части фрикционного элемента. Решение направлено на обеспечение надежной фиксации пружины и на уменьшение «визга» тормозов. 2 н. и 8 з.п. ф-лы, 4 ил.
