RU 2263832 С2, 10.11.2005. RU 2295067 С2, 10.03.2007. US 3450242 А, 17.06.1969. US 2773568 А, 11.12.1956. Петрик А.А., Вольченко Н.А. и др. Фрикционные узлы, Том 1, 2. - Краснодар, 2003, 2003. Том 1, с.34-39, 53-59, 90-113, с.131-140.
Имя заявителя:
Ивано-Франковский национальный технический университет нефти и газа (UA)
Изобретатели:
Вольченко Александр Иванович (UA) Вольченко Николай Александрович (RU) Вольченко Дмитрий Александрович (UA) Журавлёв Дмитрий Юриевич (UA) Бачук Иван Васильевич (UA)
Патентообладатели:
Ивано-Франковский национальный технический университет нефти и газа (UA)
Реферат

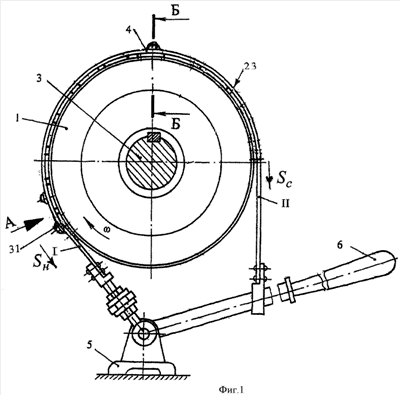

Изобретение относится к области машиностроения, в частности к ленточно-колодочным тормозам буровых лебедок. Ленточно-колодочный тормоз с секционными фрикционными накладками на тормозной ленте содержит тормозной шкив на валу и тормозную ленту с установленными на ней секциями с фрикционными накладками, а также механический привод управления тормозом. Фрикционные накладки соединены между собой канатами, обеспечивающими их перемещение в секциях. По краям тормозной ленты и во фрикционных накладках выполнены совпадающие радиальные отверстия, которые в теле накладок переходят во взаимно перпендикулярные отверстия длиной на одну треть их ширины и расположены на высоте допустимого износа рабочих поверхностей накладок, и при этом через систему отверстий пропущены канаты, огибающие блоки, установленные на наружной поверхности тормозной ленты. Со стороны набегающего участка ленты концы каната заведены в ее стопорную планку. Со стороны сбегающего участка ленты канат огибает боковую поверхность последней фрикционной накладки секции. Достигается повышение эффективности тормоза и статическо-динамического перераспределения удельных нагрузок между перемещающимися фрикционными накладками в секциях на участках набегающей и сбегающей ветви тормозной ленты. 1 з.п. ф-лы, 9 ил.
