RU 2263832 С2, 10.11.2005. RU 2295067 С2, 10.03.2007. DE 3207838 A1, 28.04.1983. US 2773568 A, 11.12.1956. Александров М.П., Лысяков А.Г. и др. Тормозные устройства. Справочник. - М.: Машиностроение, 1985, рис.3.18, с.121.
Имя заявителя:
Ивано-Франковский национальный технический университет нефти и газа (UA)
Изобретатели:
Вольченко Александр Иванович (UA) Вольченко Дмитрий Александрович (UA) Бачук Иван Васильевич (UA) Лазарь Дмитрий Дмитриевич (UA) Шалай Юлия Владимировна (UA)
Патентообладатели:
Ивано-Франковский национальный технический университет нефти и газа (UA)
Реферат

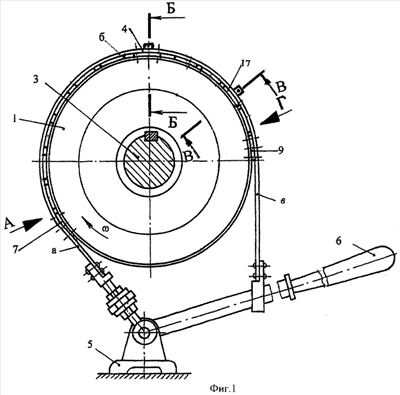

Изобретение относится к области машиностроения, в частности к ленточно-колодочным тормозам буровых лебедок. Ленточно-колодочный тормоз с неподвижными и перемещающимися фрикционными накладками на тормозной ленте содержит тормозной шкив на валу и тормозную ленту с установленными на ней отдельными неподвижными накладками в начале набегающей и в конце сбегающей ветвей ленты и на ее середине, а также механический привод управления тормозом. Между неподвижными накладками расположены перемещающиеся накладки. Между боковыми двойными стенками накидного кожуха, в пазы которых заведены крепежные пластины фрикционных накладок, установлены на винтах цилиндрические фрикционные элементы. Контактные линии цилиндрических фрикционных элементов взаимодействуют одновременно с внутренней поверхностью накидного кожуха и наружной поверхностью тормозной ленты. По наружной поверхности тормозной ленты фрикционные элементы катятся одновременно с перемещением оснований боковых двойных стенок накидного кожуха фрикционных накладок относительно продольных пазов ленты. Продольные пазы выполнены меньшими по длине на набегающей ветви ленты и большими - на сбегающей ветви ленты, обеспечивая тем самым за торможение фиксированный переменный шаг между подвижными фрикционными накладками, находящимися между рабочими поверхностями металлических фрикционных элементов. Достигается повышение эффективности работы тормоза и возможность перераспределения удельных нагрузок между перемещающимися фрикционными накладками набегающей и сбегающей ветвей тормозной ленты. 1 з.п. ф-лы, 6 ил.
