SU 1684555 A1, 15.10.1991. US 5899304 A, 04.05.1999. JP 57083730 A, 25.05.1982. АЛЕКСАНДРОВ М.П. и др. Тормозные устройства, Справочник. - М.: Машиностроение, 1985, с.27-50, 54-59. SU 1569321 A1, 07.06.1990. GB 268296 A, 27.10.1927.
Имя заявителя:
Открытое акционерное общество "Производственное объединение "Северное машиностроительное предприятие" (RU)
Изобретатели:
Прохоров Владимир Петрович (RU) Семенов Сергей Иванович (RU)
Патентообладатели:
Открытое акционерное общество "Производственное объединение "Северное машиностроительное предприятие" (RU)
Реферат

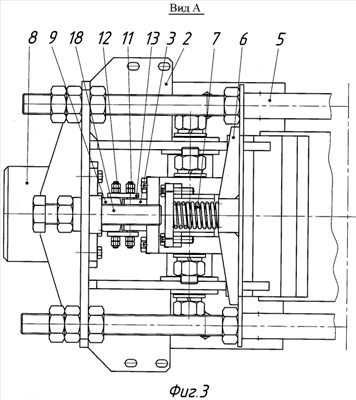

Изобретение относится к области машиностроения, а именно к тормозным устройствам. Барабанно-колодочный тормоз содержит опоры, барабан, пружины, привод и тормозные колодки, размещенные на рычагах. Все элементы тормоза выполнены симметрично относительно продольной оси барабана. Верхние части опор с обеих сторон барабана соединены двумя шпильками, на которых установлены упоры. Между упорами и верхними частями рычагов размещены пружины. Привод выполнен из двух гидроцилиндров, закрепленных на опорах, причем оси гидроцилиндров совпадают с поперечной горизонтальной осью барабана. Штоки поршней гидроцилиндров соединены с рычагами при помощи двух осей, связанных между собой шайбами. На верхних частях опор размещены фиксирующие болты с возможностью передачи усилия на верхние части рычагов. Достигается повышение надежности тормоза при его работе. 5 ил.
