КОЖЕВНИКОВ С.Н. и др. Элементы механизмов. - Оборонгиз, 1956, с.518, фиг.1617. SU 91169 А, 10.11.1959. SU 387851 А, 22.10.1973. WO 90/12968 A1, 01.11.1990.
Имя заявителя:
Краснов Василий Афанасьевич (RU)
Изобретатели:
Краснов Василий Афанасьевич (RU)
Патентообладатели:
Краснов Василий Афанасьевич (RU)
Реферат

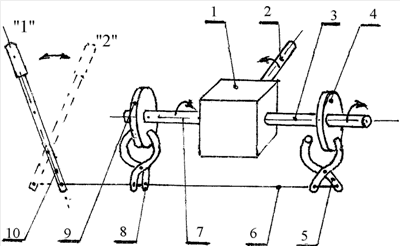

Изобретение относится к механике, служит для передачи и отключения передачи усилия вращения с ведущего вала двигателя на вал рабочей машины и может быть использовано, например, в мотоциклах, спортивных машинах, на железнодорожном и водном транспорте, на промышленных предприятиях. Устройство сцепления содержит дифференциал (1), два тормозных диска (4, 9) с тормозными колодками (5, 8), ручку (10) управления и привод, соединяющий ручку управления с тормозными колодками. Ведущий вал (2) соединен с двигателем. На ведомых валах (3, 7) дифференциала закреплены тормозные диски (4, 9). Ведомый вал (3) соединен с рабочей машиной. Для передачи усилия вращения с двигателя на рабочую машину достаточно затормозить второй ведомый вал (7) дифференциала. Для отключения передачи усилия вращения с двигателя на рабочую машину второй ведомый вал дифференциала не тормозится, а тормозится вал (3), соединенный с рабочей машиной. Изобретение обладает большой надежностью из-за меньшего количества деталей, полным отсутствием ответственных неметаллических деталей, компактностью. 1 ил.
