ЛЕНТОЧНЫЙ ТОРМОЗ

Номер публикации патента: 2383794

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008147718/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16D049/08   B66D005/10
Аналоги изобретения: Александров М.П. и др. Грузоподъемные машины. - М.: Машиностроение, 1986. с.192-194, 196-197, рис.7.19.б. RU 2269693 С1, 10.02.2006. US 6349804 В1, 26.02.2002. US 4053032 А, 11.10.1977. RU 2224924 C2, 27.02.2004.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели: Тарасов Юрий Дмитриевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)

Реферат

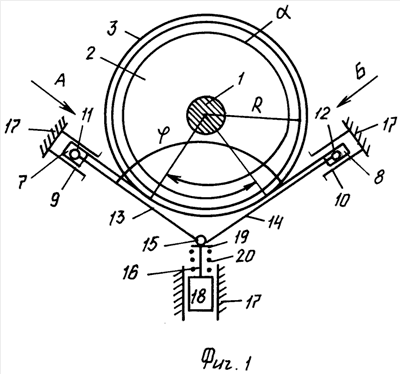

Изобретение относится к области машиностроения, в частности к тормозным устройствам. Ленточный тормоз содержит закрепленный на тормозном валу тормозной шкив, огибаемый гибкой стальной тормозной лентой, концы которой посредством рычажной системы кинематически связаны с приводами механизмов замыкания и размыкания тормоза. Тормозная лента огибает тормозной шкив на угол не менее 360 градусов. Оба конца тормозной ленты закреплены на ползунах с возможностью их смещения в направляющих, ориентированных под тупым углом друг к другу в соответствии с принятой ориентацией концов тормозной ленты при направлении вершины этого угла в сторону от оси тормозного вала. Ползуны с помощью шарниров кинематически связаны с шарнирным двухзвенником, центральный шарнир которого соединен со штоком закрепленного на раме привода размыкания тормоза. Между корпусом привода и упорной шайбой, закрепленной на штоке в зоне установки центрального шарнира, размещена пружина сжатия. Параметры тормоза приняты, исходя из следующих соотношений: L=(+)R, =3-, где L - длина средней части тормозной ленты между прямоугольными вырезами с каждого ее конца, - тупой угол между направляющими для ползунов, R - радиус тормозного шкива, - угол обхвата тормозной лентой тормозного шкива. Достигается увеличение тормозного момента, возможность использования тормоза в реверсивных механизмах, повышение надежности работы кинематически связанного с тормозом механизма и уменьшение габаритов тормоза. 4 ил.
