RU 2373441 C1, 20.11.2009. RU 57440 U1, 10.10.2006. GB 1513412 A, 07.06.1978. GB 326468 A, 06.03.1930.
Имя заявителя:
Лебедев Виктор Борисович (RU)
Изобретатели:
Лебедев Виктор Борисович (RU)
Патентообладатели:
Лебедев Виктор Борисович (RU)
Реферат

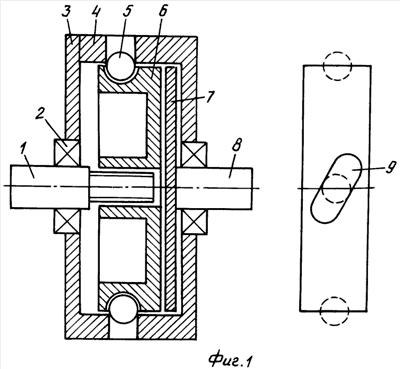

Изобретение относится к области машиностроения, а именно к механизмам свободного хода. Муфта свободного хода содержит ведущий и ведомый валы, винтовую пару, промежуточные элементы заклинивания. Одна часть винтовой пары выполнена в виде ведущего диска трения, который посажен на шлицы ведущего вала. На внешней цилиндрической поверхности ведущего диска трения имеются пазы. Другая часть винтовой пары выполнена в виде обоймы, охватывающей ведущий диск трения. Между ведущим диском трения и обоймой помещены шарики, которые входят в пазы диска и в отверстия, имеющиеся в обойме. Внутри обоймы кроме ведущего диска находится ведомый диск трения, жестко связанный с ведомым валом. При вращении ведущего вала в одном направлении диск трения смещается в осевом направлении до контакта с поверхностью ведомого диска трения для передачи вращения ведомому валу. При вращении ведомого вала в обратном направлении ведущий диск трения смещается в обратном направлении и вращение ведомому диску трения и ведомому валу не передается. Техническим результатом является повышение надежности и долговечности механизма. 1 ил.
