DE 102005017212 A1, 19.10.2006. US 4961613 A, 09.10.1990. US 5816377 A, 06.10.1998. RU 2138708 C1, 27.09.1999.
Имя заявителя:
Общество с ограниченной ответственностью "ДЭКОЛЮКС" (RU)
Изобретатели:
Бойко Сергей Владимирович (RU) Кузнецов Игорь Юрьевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "ДЭКОЛЮКС" (RU)
Реферат

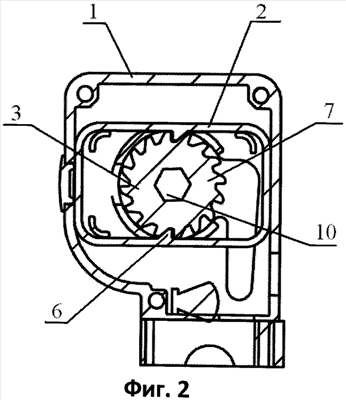

Изобретение относится к машиностроению, в частности к храповым механизмам. Храповой механизм состоит из корпуса, пружины и храпового колеса. В корпусе храповика расположены цилиндрическое отверстие с посадочным местом, выполненным с возможностью крепления и вращения храпового колеса, и четыре скругленных выступа. Четыре скругленных выступа образуют правильный прямоугольник, по периметру которого установлена пружина храповика, которая выполнена в виде замкнутого скругленного по углам правильного прямоугольника. Рабочие тела заклинивания выполнены в виде двух зубьев, расположенных с внутренней стороны пружины храповика, с возможностью взаимодействия с зубьями храпового колеса. Храповое колесо выполнено в виде трехступенчатого валика. Вдоль осевой линии храпового колеса выполнено многогранное отверстие правильной формы, функцией которого является вставка ключа для натяжения скручивающей пружины. Решение направлено на создание статичного момента с целью натяжения скручивающей пружины с одновременной оптимизацией удобства закрутки пружины до необходимого натяжения. 5 ил.
