| ХРАПОВАЯ ОБГОННАЯ МУФТА |  |
Номер публикации патента: 2181856 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16D041/12 | | Аналоги изобретения: | SU 217156 А, 26.04.1968. SU 1348575 A1, 30.10.1987. RU 2119601 С1, 27.09.1998. GB 1232899 А, 19.05.1971. US 5205386 А, 27.04.1993. DE 2549581 A1, 13.05.1976. |
| Имя заявителя: | Пылаев Борис Васильевич | | Изобретатели: | Пылаев Б.В. | | Патентообладатели: | Пылаев Борис Васильевич |
Реферат | |

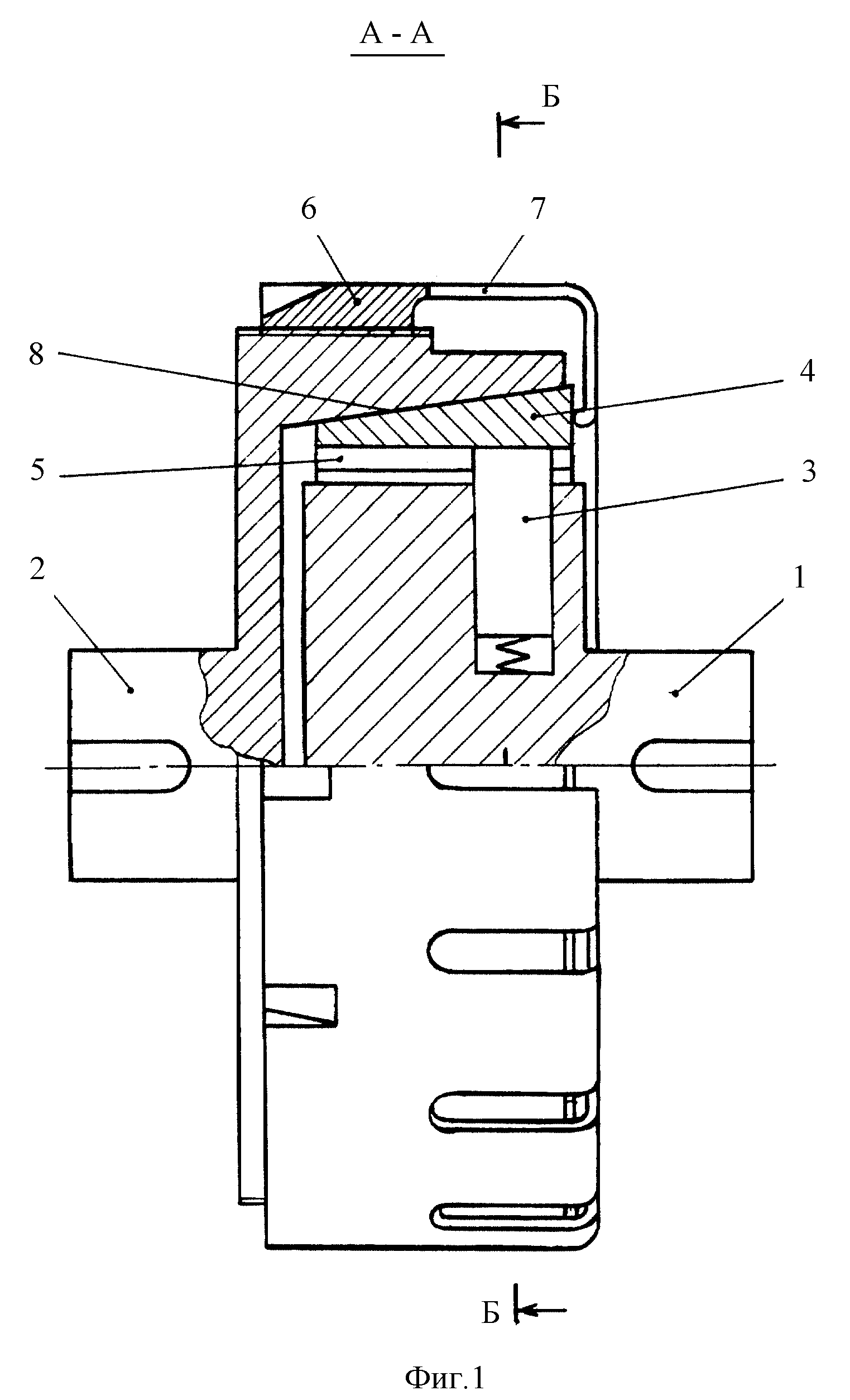

Изобретение относится к области транспортного машиностроения и предназначено для передачи крутящего момента с одного вала на другой в одном направлении при большой передаваемой мощности. Храповая обгонная муфта содержит фрикционно связанные ведущую и ведомую полумуфты, пружины, собачки и взаимодействующее с пружинами и собачками храповое колесо. Сущность заключается в том, что храповое колесо выполнено с конусной фрикционной поверхностью, контактирующей с аналогичной поверхностью на ведомой полумуфте, и с моментом инерции более чем в десять раз меньшим момента инерции ведущей полумуфты. Кроме этого, в предлагаемой муфте пружины выполнены в виде упругих пластин на навинченной на полумуфту гайке, а собачки установлены в пазах ведущей полумуфты в два ряда. Техническим результатом является повышение работоспособности муфты и уменьшение ее габаритных размеров. 1 з.п. ф-лы, 2 ил.
|
