SU 1448139 A1, 30.12.1988. GB 613788 A, 02.12.1948. DE 102006056463 A1, 29.05.2008. SU 1375878 A1, 23.02.1988. SU 838136 A, 15.06.1981. EP 0502217 A1, 09.09.1992.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Алтайский государственный технический университет им. И.И. Ползунова" (АлтГТУ) (RU)
Изобретатели:
Галышкин Николай Васильевич (RU) Галышкин Дмитрий Николаевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Алтайский государственный технический университет им. И.И. Ползунова" (АлтГТУ) (RU)
Реферат

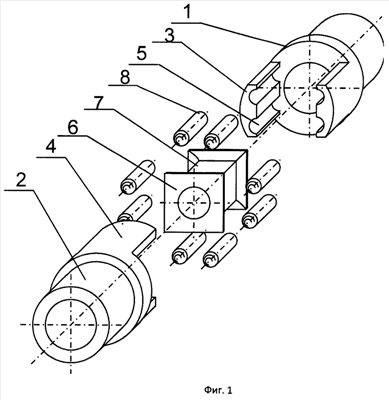

Изобретение относится к области машиностроения, а именно к крестовым муфтам. Крестовая муфта содержит две полумуфты с выступами и промежуточный плавающий вкладыш в форме параллелепипеда. На внутренних поверхностях выступов полумуфт выполнены желоба, направленные вдоль продольной оси муфты. На наружных поверхностях вкладыша выполнены желоба, которые лежат в плоскости, перпендикулярной продольной оси муфты. В соответствующие желоба полумуфт и вкладыша при сборке в местах их пересечения помещены ролики. Поверхности желобов сопряжены с поверхностями роликов. Техническим результатом является снижение нагрузок на соединяемые валы и повышение долговечности крестовой муфты. 2 з.п. ф-лы, 1 ил.
