ШАРНИРНАЯ МУФТА

Номер публикации патента: 2473827

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011141523/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16D003/20
Аналоги изобретения: RU 2149291 C1, 20.05.2000. UA 79508 C2, 25.06.2007. UA 80029 C2, 10.08.2007. GB 2101271 A, 12.01.1983.

Имя заявителя: Закрытое акционерное общество "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров им. В.Б. Шнеппа" (RU)
Изобретатели: Алексюнин Юрий Викторович (RU)
Еранов Андрей Павлович (RU)
Залялов Валерий Адельзянович (RU)
Ферафонтов Игорь Васильевич (RU)
Патентообладатели: Закрытое акционерное общество "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров им. В.Б. Шнеппа" (RU)

Реферат

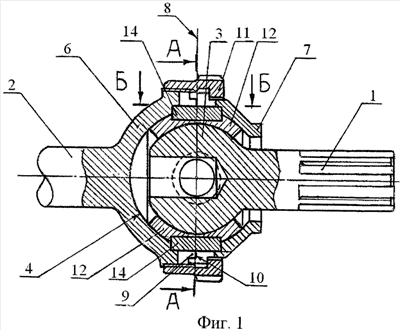

Изобретение относится к общему машиностроению, а именно к шарнирным муфтам. Шарнирная муфта содержит ведущий и ведомый валы. Конец ведомого вала выполнен в виде сферического наконечника, а конец ведущего вала - в виде сферического гнезда, охватывающего сферический наконечник с зазором, в котором установлены переходные элементы. Сферическое гнездо выполнено из двух частей, разделенных диаметральным разъемом в плоскости, перпендикулярной оси ведущего вала, и связанных между собой посредством крепежного элемента. Переходные элементы выполнены в виде четырех сферических сегментов, сопряженных между собой боковыми поверхностями. Сферический наконечник контактирует с внутренними поверхностями сегментов с возможностью скольжения по ним, а внешние поверхности сегментов контактируют с внутренней поверхностью сферического гнезда с возможностью скольжения по ней при перекосе валов. Одна пара противолежащих сегментов шарнирно связана со сферическим наконечником, а другая пара противолежащих сегментов шарнирно связана со сферическим гнездом. Техническим результатом изобретения является возможность передачи повышенных крутящих моментов. 3 з.п. ф-лы, 5 ил.
