DE 4227476 C1, 09.09.1993. EP 0454956 A1, 06.11.1991. SU 1379512 A1, 07.03.1988. RU 85589 U1, 10.08.2009. RU 2257496 C2, 27.07.2005.
Имя заявителя:
Анохин Владимир Дмитриевич (RU), Яблочко Сергей Викторович (RU)
Изобретатели:
Анохин Владимир Дмитриевич (RU) Яблочко Сергей Викторович (RU)
Патентообладатели:
Анохин Владимир Дмитриевич (RU) Яблочко Сергей Викторович (RU)
Реферат

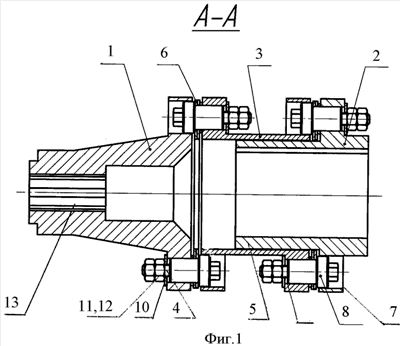

Изобретение относится к области машиностроения, а именно к муфтам. Муфта пластинчатая содержит две полумуфты и промежуточную втулку между ними. На каждой полумуфте выполнены шлицы для соединения с ведущим и ведомым валами. Торцевые фланцы полумуфт и втулки соединены крестообразно четырьмя болтами, каждый из которых снабжен шайбой и гайкой. Одна из полумуфт выполнена с хвостовиком, расположенным в полости втулки. Между смежными торцами фланцев полумуфт и втулки размещен пакет круглых листовых прокладок из нержавеющей стали толщиной 0,15-0,22 мм каждая. На всех фланцах, на одной из диагоналей, выполнено отверстие с диаметром, превышающим диаметр головки болта с возможностью контакта головки болта с верхней прокладкой пакета. Техническим результатом является обеспечение передачи большего крутящего момента. 3 ил.
