JP 58200818 А, 22.11.1983. GB 613788 А, 02.12.1948. SU 1375878 A1, 23.02.1988. SU 667720 A, 15.06.1979. SU 838136 A, 15.06.1981.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Алтайский государственный технический университет им. И.И. Ползунова" (АлтГТУ) (RU)
Изобретатели:
Галышкин Николай Васильевич (RU) Галышкин Дмитрий Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Алтайский государственный технический университет им. И.И. Ползунова" (АлтГТУ) (RU)
Реферат

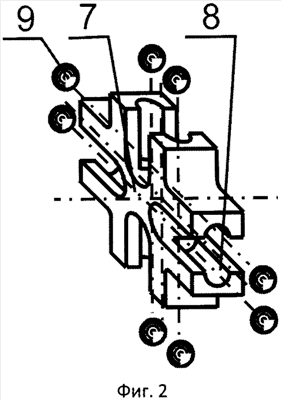

Изобретение относится к области машиностроения, а именно к крестовым муфтам. Крестовая муфта содержит две полумуфты с выступами и промежуточный плавающий элемент для передачи вращения с взаимно перпендикулярными пазами, ответными выступам полумуфт. На боковых поверхностях выступов полумуфт выполнены желоба, направленные вдоль продольной оси муфты. Промежуточный плавающий элемент выполнен в виде крестовины. На боковых поверхностях пазов крестовины выполнены в радиальном направлении желоба. В соответствующие желоба полумуфт и крестовины при сборке в местах их пересечения помещены шарики. Поверхности желобов сопряжены с поверхностями шариков. Техническим результатом является снижение нагрузок на соединяемые валы и повышение долговечности крестовой муфты. 2 з.п. ф-лы, 6 ил.
