RU 85589 U1, 10.08.2009. RU 2257496 C2, 27.07.2005. US 4411634 A, 25.10.1983. GB 1205644 A, 16.09.1970.
Имя заявителя:
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ "НАСОСТЕХКОМПЛЕКТ" (UA)
Изобретатели:
Челобитченко Валентин Андреевич (UA)
Патентообладатели:
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ "НАСОСТЕХКОМПЛЕКТ" (UA)
Реферат

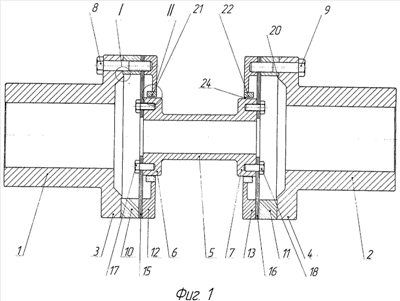

Изобретение относится к области машиностроения, в частности к упругим муфтам. Упругая муфта содержит две соосно установленные полумуфты с фланцами и размещенную между ними проставку с ответными фланцами. К фланцам полумуфт прикреплены крепежными элементами промежуточные кольца, крышки и пакеты упругих элементов. Крепление промежуточных колец и крышек осуществлено через отверстия, расположенные по кругу большого диаметра, а крепление пакетов к фланцам проставки осуществлено посредством крепежных элементов, проходящих через отверстия, расположенные по кругу меньшего диаметра. Фланцы полумуфт имеют по кольцевому выступу, каждый из которых взаимодействует с внутренней поверхностью смежного промежуточного кольца. В крышках закреплено по кольцевому бандажу из неискрящего материала. Бандажи и фланцы проставки установлены с кольцевым зазором. Наружный диаметр фланцев проставки меньше наружного диаметра фланцев полумуфт. Техническое решение позволяет работать муфте во взрывоопасных и тяжелых условиях, а также направлено на улучшение массогабаритных характеристик муфты. 3 ил.
