WO 2004072502 A1, 26.08.2004. US 1485036 A, 26.02.1924. RU 2120068 C1, 10.10.1998.
Имя заявителя:
Флидлидер Валерий Эмильевич (RU)
Изобретатели:
Флидлидер Валерий Эмильевич (RU) Басов Константин Андреевич (RU)
Патентообладатели:
Флидлидер Валерий Эмильевич (RU)
Реферат

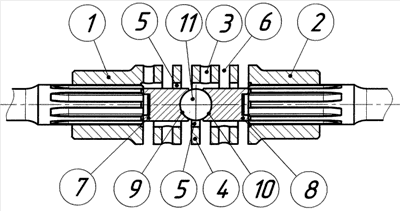

Изобретение относится к области машиностроения и предназначено для передачи крутящего момента и осевого усилия. Упругая муфта содержит внешнюю часть, которая передает крутящий момент, и внутреннюю часть, передающую осевое усилие. Внешняя часть содержит концевые посадочные втулки 1 и 2, связанные между собой пакетом упругих элементов 3 в виде прорезной пружины. Пружина состоит из плоских колец 4, соединенных между перемычками 5 и разделенных промежутками 6. Внешняя часть муфты представляет собой единую деталь. Внутренняя часть содержит сферический узел, включающий два цилиндра 7 и 8 со сферическими, взаимно обращенными выемками 9 и 10. Между выемками установлено тело вращения сферической формы 11. Изобретение направлено на упрощение конструкции, повышение технологичности изготовления, снижение трудоемкости сборки и на передачу большого осевого усилия крутящего момента. 1 з.п. ф-лы, 1 ил.
