RU 2285781 С1, 20.10.2006. US 2645105 А, 14.07.1953. US 6949025 B1, 27.09.2005. FR 2807125 A1, 05.10.2001.
Имя заявителя:
Общество с ограниченной ответственностью "Фирма "Радиус-Сервис" (RU)
Изобретатели:
Андоскин Владимир Николаевич (RU) Астафьев Сергей Петрович (RU) Кобелев Константин Анатольевич (RU) Тимофеев Владимир Иванович (RU) Рыжов Александр Борисович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Фирма "Радиус-Сервис" (RU)
Реферат

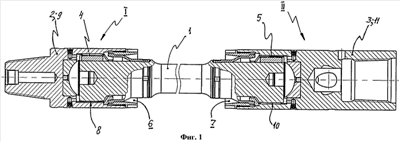

Изобретение относится к области машиностроения, в частности к карданным валам. Карданный вал содержит центральный вал и две корпусные муфты с приводными механизмами. Каждая корпусная муфта состоит из охватываемой и охватывающей частей. В охватываемой части каждой корпусной муфты, соединенной с центральным валом, выполнены ряд канавок и периферийная поверхность, принимающая приводной механизм и включающая выступы и сегментные опоры с плоской поверхностью, подвижно контактирующие с указанными боковыми поверхностями канавок. Центральный вал и охватываемые части обеих корпусных муфт выполнены в виде цельного модуля. Между торцами охватывающих частей корпусных муфт установлены сферические опоры и сферические подпятники. Каждый край цельного модуля содержит усилители выступов, предназначенных для упора в изогнутые поверхности каждой сегментной опоры. При этом в каждой охватывающей части корпусной муфты установлена и закреплена гайкой упорная разрезная втулка, а также выполнены приемные полости для размещения соответствующих усилителей выступов на краю цельного модуля. Решение направлено на повышение ресурса и надежности устройства, улучшение массогабаритных характеристик. 3 з.п. ф-лы, 8 ил., 1 табл.
