US 2681552 А, 22.06.1954. US 1734978 А, 12.11.1929. US 4886480 А, 12.12.1989. WO 9415136 A1, 07.07.1994. SU 239722 A1, 18.03.1969. SU 1695010 A1, 30.11.1991.
Имя заявителя:
Российская Федерация, от имени которой выступает Министерство обороны Российской Федерации (RU), Открытое акционерное общество "Санкт-Петербургское морское бюро машиностроения "Малахит" (RU)
Изобретатели:
Долгополов Леонид Павлович (RU) Иванов Анатолий Васильевич (RU) Назаров Сергей Николаевич (RU) Савенков Михаил Васильевич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Министерство обороны Российской Федерации (RU) Открытое акционерное общество "Санкт-Петербургское морское бюро машиностроения "Малахит" (RU)
Реферат

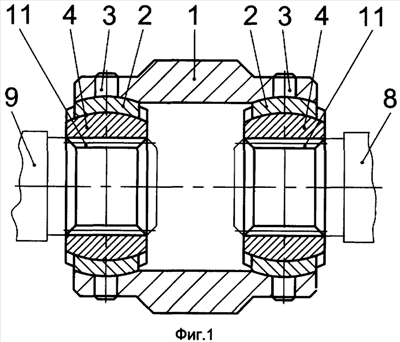

Изобретение относится к муфтам. Муфта содержит две полумуфты, заключенные в едином цилиндрическом корпусе, которые соединены с ведущим и ведомым валами, а также соединены между собой при помощи шарнирных элементов. Каждый шарнирный элемент выполнен в виде сферических сухарей прямоугольного сечения, внутренняя поверхность которых выполнена цилиндрической, и сферического кольцевого вкладыша. Сухари установлены диаметрально противоположно в цилиндрических пазах, выполненных во вкладыше длинной стороной вдоль корпуса муфты. Вкладыш установлен в торцевой части корпуса в сферической выемке перпендикулярно продольной оси корпуса. В корпусе муфты, в зоне сферической выемки выполнены две симметричные технологические прорези, направленные вдоль корпуса. Сухари зафиксированы в корпусе при помощи пят, выполненных в центре сухарей, и отверстий, выполненных в корпусе, оси которых перпендикулярны осям симметрии прорезей. Муфта соединена с валами при помощи зубчатого эвольвентного зацепления, которое выполнено на внутренней поверхности вкладышей и на валах. Корпус муфты имеет толщину стенки в средней части больше, чем в торцевых частях, а все детали муфты выполнены из материала, некорродирующего в морской воде. Решение направлено на повышение эксплуатационно-технических характеристик за счет возможности передачи большого крутящего момента при малых габаритах. 3 з.п. ф-лы, 9 ил.
