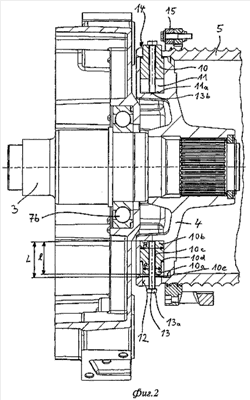

Изобретение относится к подъемному устройству. Подъемное устройство содержит привод с выходным валом и установленным на нем фланцем и тросовый барабан, соединенный с фланцем приводного вала через устройство сцепления. Устройство сцепления состоит из элемента сцепления, выполненного в виде втулки, часть которой имеет меньший наружный диаметр с образованием плеча в месте перехода с меньшего диаметра на больший, с центральным каналом с внутренним резьбовым участком под фиксирующий болт. В нерабочем положении втулка находится в углублении во фланце. При ввинчивании болта последний, упираясь торцом в дно углубления, поднимает по резьбе втулку, которая участком меньшего наружного диаметра входит в отверстие в тросовом барабане до упора своим плечом во внутреннюю поверхность барабана. Достигается компактность устройства сцепления. 12 з.п. ф-лы, 3 ил.
